제품 상세 정보:
결제 및 배송 조건:
|
| 특수 조건: | 고객에 의존합니다 | 꼭지 변경자: | 산출 전압을 통제하십시오 |
|---|---|---|---|
| 환경: | 야외 | 변압기: | 기름 변압기 |
| 정격 주파수: | 50 | 고도: | <1> |
| 하이 라이트: | 전원 분배 변전소,포장된 변압기 변전소 |
||

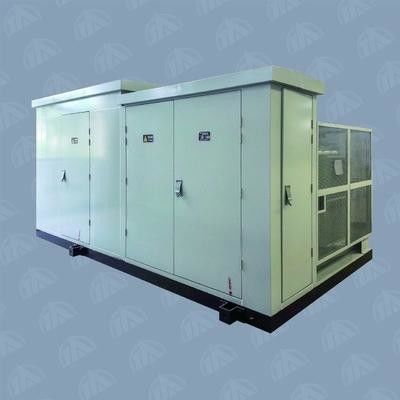

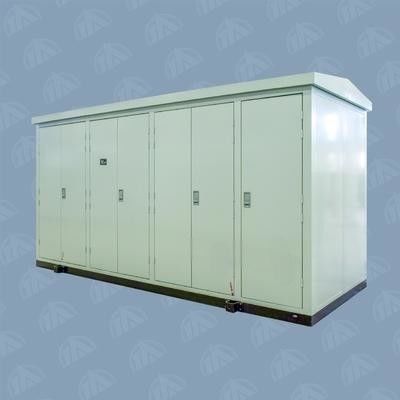

풍력/PV는 변압기 변전소/전원 분배 변전소 포장했습니다
개관:
YBT13 시리즈 PV는과 풍력 우리의 회사에 의해 특별한 변전소 풍력의 요구에 응하기 위하여 연구되고 광전지 발생에는, 제품 비발한 외관, 조밀한 구조, 믿을 수 있는 성과, 쉬운 정비, 등이 있습니다.
특징:
1. 울안 구조
a. 변전소의 구조: 수로 강철과 각 강철.
b. 울안 물자: 냉각 압연된 강철 플레이트, 스테인리스 판, 합성 색깔 판 또는 알루미늄 합금 판.
c. 강철 플레이트는 각 만을 고립시키기 위하여 사용되고, 점화 장치 장비됩니다.
d. 지붕: 열복사를 효과적으로 방지하는 두 배 decked 구조.
e. 열리는 유형 및 닫은 유형으로 변압기 방이 분할됩니다. 닫히는 유형 구조에는 변압기 방에 있는 온도를 통제하기 위하여 자동적인 공기 소진 장치가 제공되는 분리되는 방이 있는 동안 방열기가 열리는 구조를 위해 찾아낸 옥외입니다.
f. 주거 문: 좋은 달성할 수 있는 저온 유형 바다표범 어업 지구 효력을 저온 환경의 밑에 밀봉하.
g. 변전소의 표면에 페인트는 고열에 있는 굽기 와니스를 자외선에서 효과적으로 일어나는 강직을 연기할 수 있다 그래야 취급됩니다.
2. HV 단위
1. HXGT16-40.5, XGT5-40.5 및 HXGT10-40.5 개폐기인 소비자의 요구에 각종 조합을 만드십시오.
2. FT16-40.5R 유형 짐 스위치 신관으로 갖춰진 HXGT16-40.5 개폐기는 풍력과 광발전을 위한 스위치를 결합했습니다.
c. VT16-40.5 차단기 장비되는 XGT5-40.5 개폐기.
d. 개폐기에는 운영과 관리의 안전을 지키는 misoperation의 예방을 위한 완전한 기능이 있습니다.
3. 변압기 단위
a. 변압기는 S11 유형 기름 가라앉힌 변압기를 또는 SCB11 건조한 유형 변압기 이용합니다.
b. 자연 환기는 변압기 방에서 좋습니다 또는 변압기 방에 있는 온도는 자동 통제 팬을 가진 바람의 고갈을 통해 낮아질 수 있습니다.
c. 연약한 연결은 으깸과 기름 누설에서 효과적으로 변압기의 LV 투관을 보호할 수 있는 공통로 이용됩니다, 와 LV 측에 맨끝 사이에서.
4. LV 단위
a. LV 개폐기 용도 TANW1 시리즈 똑똑한 콜럼븀 및 TANM1 시리즈 MCCB, 또는 콜럼븀은 고객의 요구에 지정된 제조자에 의하여 생성했습니다.
b. Curtained 계획은 사용자 요구에 따라 디자인될 수 있습니다.
5. 배급망 자동화 단위
a. 자동 단말기 장비는 고려사항으로 풍력 변전소의 가동을 위한 가혹한 환경을 선택한 후에 Tianan 그룹에서 TA-D20 유형, 그것의 디자인 낙관되었습니다입니다.
b. 제품에는 강한 적응 능력이 이중 광섬유 링 통신망의 주위 온도, 커뮤니케이션 기능, 반대로 방해의 강한 능력, 내진성, 방습 및 반대로 천둥, 뿐 아니라 저출력 손실 있습니다.
c. 제품에는 측정 통제의 기능이, 비 건전지 보호 및 자료 처리 있어, 경보 및 abnormity 탐지 및 커뮤니케이션 감시하.
6. 힘을 위한 무정전 전원 장치 스페셜
a. 변전소는 Tianan 그룹에 의해 일어난 풍력을 위한 설치된 TA-UP01/TA-UP02 무정전 전원 장치 스페셜입니다.
b. 제품에는 강한 적응 능력이 환경 있고, stabilivolt의 충격 및 방해 및 광범위를 저항합니다.
Parametres:
|
품목 |
단위 |
모수 |
|
|
||
|---|---|---|---|---|---|---|
| HV 단위 | 유형을 전환하십시오 | 결합된 전기 기구 | 차단기 | |||
| 정격 전압 | kV | 40.5 | 40.5 | |||
| 정격 빈도 | Hz | 50 | 50 | |||
| 정격 주요 공통로 현재 | A | 630 | 1250년 | |||
| Phases/to 사이 지구에 1min 정격 출력 빈도 반항 전압은, 간격을 엽니다 | kV | 95/118 | 95/118 | |||
| Phases/to 사이 지구에 번개 전류 반항 전압은, 간격을 엽니다 | kV | 185/215 | 185/215 | |||
| 정격 단기간 반항 현재 | kA/s | 20/2년 | 25/4 | |||
| 정격 최고봉 반항 현재 | ka | 50 | 63 | |||
| 현재를 만드는 정격 단락 | ka | 31.5 | 63 | |||
| 현재를 끊는 정격 단락 | ka | 31.5 | 25 | |||
| LV 단위 | 정격 전압 | V | 690 | |||
| 정격 주요 회로 현재 | A | 1600~3300 | ||||
| 수용량을 끊는 정격 한계 단락 | ka | 50 | ||||
| 수용량을 끊는 정격 운영 단락 | ka | 40 | ||||
| 정격 단기간 반항 현재 | kA/1s | 40 | ||||
| 변압기 단위 | 정격 수용량 | kVA | 1600~5500 | |||
| 저항 전압 | % | 4; 4.5 | ||||
| 두드리는 범위 | % | ±2X2.5; ±5 | ||||
| 연결된 그룹 | Y, yn0; D, yn11 | |||||
| 울안 | 보호의 정도 | HV 방 | IP33 | |||
| LV 방 | IP33 | |||||
| 변압기 방 | IP23 | |||||
| 음향 강도 | dB | ≤55 | ||||
