| 정격된 전압: | 12KV | 고도: | 1 까지, 해수면의 위 000m |
|---|---|---|---|
| 정격 전류: | 630 A | 회수: | 50 Hz |
| 하이 라이트: | 고전압 진공 차단기,hv 차단기 |
||

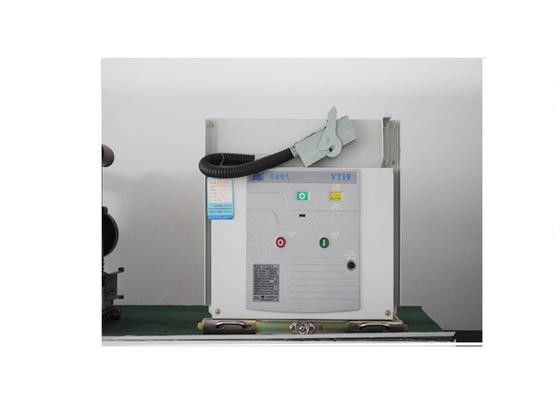

12kv에 의하여 밀봉되는 구축된 고전압 AC 실내 진공 회로 비커
닝보 TIANAN (그룹) CO., 주식 회사.
일반
VT19-12 실내 HV 진공 차단기는 50HZ, 12kV의 삼상 AC 전기 시스템에서 사용됩니다. 그것은 광산 회사, 힘 공장 및 변전소에 있는 통제와 보호 부로 사용됩니다. 그것의 특별한 이점 때문에, 또한 자주 정격 현재 다수 끊는 단락 현재의 밑에 가동 위치를 위해 적당합니다.
차단기는 몇몇 국가 기준에 의해 그리고 국제적인 관계되는 기준 GB1984와 같은 GB/T11022, DL/T403 및 IEC62271, 등 확인됩니다. 그것에는 트럭 부 또는 고정된 임명 부로 사용된 믿을 수 있는 수문의 구축이 있습니다.
2.Service 상태
표준 상태
주위 온도 +40℃~-15℃
주위 습도 일 평균 상대 습도 ≤95%
일 평균 시내 압력 ≤2.2 ⅹ 10-3 MPa
매달 평균 상대 습도 ≤90%
매달 평균 시내 압력 ≤1.8 ⅹ 10-3 Mpa
고각 ≤1000m
지진의 정도 <8>
위치에는 물, 불 상품 및 폭발 상품, 화학 상품 및 심각한 진동이 없습니다.
특수 조건
사용자는 어떤 특별한 필요조건이 있는 경우에, 제조와 사용자에 의하여 협상하십시오.
12KV 차단기의 주요 모수
| 정격 전압 | 12kV | ||||
| 정격 빈도 | 50Hz | ||||
| 점화 전류 반항 전압 (지구에 단계, 단계 사이) /isolated 정격 분쇄 | (75)/85kV (피크값) | ||||
| 1min 힘 반항 전압 (지구에 단계, 단계 사이) /isolated 정격 분쇄 | (42)/48kV (r. m. s) | ||||
| 정격 가동 순서 | O 0.3s CO 180s CO | ||||
| 정격 현재 (a) | 630,1250 | 1250~3150 | 1250~3150 | 3150,4000 | |
| 현재 (r. m. s의 ka)를 끊는 정격 단락 | 20/25 | 31.5 | 40 | 50 | |
| 현재 (피크값, ka)를 만드는 정격 단락 | 50/63 | 80 | 100 | 125 | |
| 현재 정격 단기간 반항/단락 지속적인 시간 (kA/s) | 20,25/4 | 31.5/4 | 40/4 | 50/4 | |
| 정격 최고봉 반항 현재 (ka) | 50/63 | 80 | 100 | 125 | |
| 끊기 정격 단락 현재 (시간)의 시간을 | 30 | 30 | 30 | 20 | |
| 기계적인 내구 (시간) | 20000 | 20000 | 10000 | 10000 | |
| 무게 (kg) | 조정 유형 | ≤200 | |||
| 트럭 유형 | ≤250 | ||||
