제품 상세 정보:
결제 및 배송 조건:
|
| 정격 전류: | 800A | 정격 주파수: | 50Hz/60Hz |
|---|---|---|---|
| 정격 구동 전압: | 660(690V) | 프레임 정격 전류: | 63A 100A 225A |
| 하이 라이트: | 낮은 전압 진공 차단기,주조된 케이스 차단기 |
||

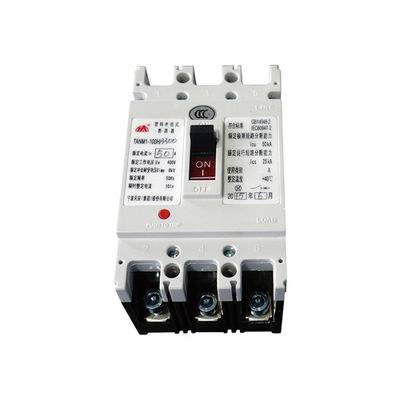

저전압 회로 차단기/형형 케이스 회로 차단기 TANM1 TANM2 시리즈
전반적인 설명
TANM1/TANM2 시리즈 폼형 케이스 서킷 브레이커 (이하 '서킷 브레이커'라 한다) 는 AC 50Hz (또는 60Hz) 또는 그 이하의 평형 작동 전압인 660 (690V) 의 회로에 적합합니다.가등 전류800A, 더 빈번한 트랜스포머를 위해, 또한 모터 보호 및 덜 빈번한 시작을 위해 사용될 수 있습니다.회로와 전원 공급을 손상으로부터 보호 할 수 있습니다..
TANM1은 중국 품질 인증 센터 (CQC) 에서 발행한 중국 의무 제품 인증 (CCC) 인증을 통과했습니다.
특징
a. 완전한 사양을 가진 가등 전류, 다른 용량의 회로 보호를 충족시킬 수 있습니다.
b. 최적의 설계와 함께 활 끄는 챔버와 접촉 구조를 채택, 브레이커 단회로 끊기 능력을 향상, 플래시오버 거리는 짧다
전체 제품의 설계는 완전한 액세서리와 유연한 연결 모드를 갖추고 있습니다.
작은 부피, 가벼운 무게, 컴팩트 구조, 간단하고 신뢰할 수 있습니다.
e. 장치는 고강성 절연 물질을 채택, 아름답고 신뢰할 수
f. 쉽게 설치, 고정형과 플러그인형과 같은 다양한 설치 유형을 제공할 수 있습니다.
g. 간편한 조작, 직접 손잡이로 작동, 외부 회전 손잡이 및 모터 작동으로 작동
h. IEC60947-2,GB/T14048의 국제 및 국가 표준에 적합합니다.2
매개 변수
| 종류 | TANM1-63 | TANM1-100 | TANM1-225 | ||||||
| S | H | S | H | R | S | H | R | ||
| 프레임 등급 전류 이분 (A) |
63 | 100 | 225 | ||||||
| 가등 전류 In ((A) | 10,16,20,32,40,50,63 | 16,20,32,40, 50,63,80,100 |
100,125,140,160,180,200,225 | ||||||
| 가등열 단열 전압 Ui ((V) | 500 | 800 | 800 | ||||||
| 가등식 작동 전압 Ue ((V) | 400 | 400,690 | 400,690 | ||||||
| 단장 단장 용량 Icu(kA) |
AC690V | - | 10 | 8 | 20 | - | 8 | 20 | - |
| AC400V | 25 | 50 | 35 | 50 | 85 | 35 | 50 | 85 | |
| 가동 중 단장 단절 용량 Ics(kA) |
AC690V | - | 5 | 4 | 10 | - | 4 | 10 | - |
| AC400V | 18 | 35 | 22 | 25 | 42.5 | 22 | 25 | 42.5 | |
| 가등식 작동 전압 Uimp ((V) | 6000 | 8000 | 8000 | ||||||
| 다이 일렉트릭 속성 ((V) | 2500 | 3000 | 3000 | ||||||
| 사용 기간 | 전체 시간 | 14500 | 10000 | ||||||
| 전기 수명 | 6000 | 3000 | |||||||
| 메커니즘 수명 | 8500 | 7000 | |||||||
| 플래시오버 거리 (mm) | 0 | 0 또는 <50 | 0 또는 <50 | ||||||
계속하세요
| 종류 | TANM1-400 | TANM1-630 | TANM1-800 | ||||||
| S | H | R | S | H | R | S | H | ||
| 프레임 등급 전류 Inm ((A) | 400 | 630 | 800 | ||||||
| 가등 전류 In ((A) | 225,250,315,350,400 | 400,500,630 | 630,700,800 | ||||||
| 가등열 단열 전압 Ui ((V) | 800 | 800 | 800 | ||||||
| 가등식 작동 전압 Ue ((V) | 400,690 | 400,690 | 400,690 | ||||||
| 가속 단절 용량 (Icu(kA) | AC690V | 10 | 20 | - | 10 | 20 | - | 20 | - |
| AC400V | 50 | 65 | 100 | 50 | 65 | 100 | 75 | 100 | |
| 가동 단장 단장 용량 Ics ((kA) | AC690V | 5 | 10 | - | 5 | 10 | - | 10 | - |
| AC400V | 25 | 40 | 50 | 25 | 40 | 50 | 50 | 65 | |
| 가등식 충동 저항 전류 Uimp ((V) | 8000 | 8000 | 8000 | ||||||
| 다이 일렉트릭 속성 ((V) | 3000 | 3000 | 3000 | ||||||
| 사용 기간 | 전체 시간 | 6000 | 5500 | 3500 | |||||
| 전기 수명 | 2000 | 1500 | 1000 | ||||||
| 메커니즘 수명 | 4000 | 4000 | 2500 | ||||||
| 플래시오버 거리 (mm) | 0 또는 <50 | 0 또는 <50 | 0 또는 <50 | ||||||
