제품 상세 정보:
결제 및 배송 조건:
|
| 정격된 전압: | 12/24kV | 정격 전류: | 630A |
|---|---|---|---|
| 셸 재질: | 스테인리스강 | 고도: | ≤1000m |
| 하이 라이트: | 포장된 변압기 변전소,전원 분배 변전소 |
||

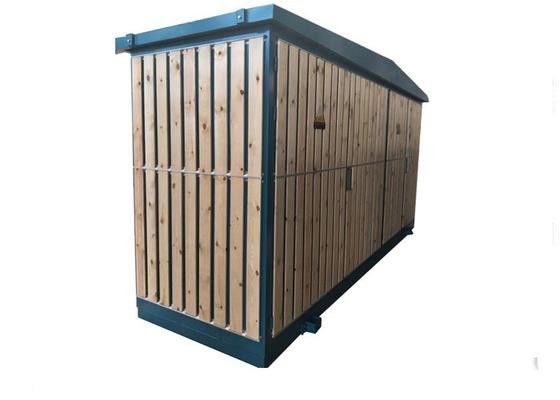

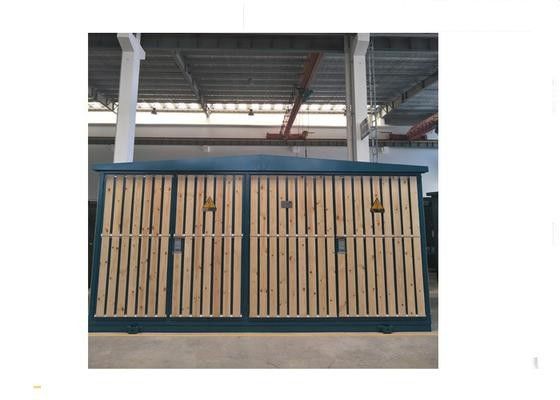

12 / 24KV 옥외 반지 주단위 케이블 분지 상자/배급 미터로 재는 상자
일반
DFT6-12/24 시리즈 케이블 분지 상자는 힘 합격과 배급을 위한 12/24kV 힘 네트워크 케이블 체계 협조를 위해 디자인되는 새로운 전력 공급 장비입니다. 시리즈 케이블 분지 상자에는 유일한 구조가 및 아름다운 외관이 있습니다, 특히 덮개에는 도시 거리와 같은 환경에 있는 작은 형성 지역 및 더 높은 필요조건이 거주 지역, 고층, 공항 및 선창, 등 있는 장소를 위해 적당합니다.
그것은 옥외 케이블 회로를 연결하고, 비켜가게 하고, 분기하고, 계속하고 옮기기에서 사용됩니다.
고객의 요구에 따라 케이스 울안의 목판을 추가하십시오.
조건을 서비스하십시오
1. 고도 ≤ 1000m - 해수면의 위 -
2. 주위 온도: - 25 ºC ~+40ºC
3. 풍속: ≤ 34m/s
4. 정기적으로 절묘한 동요 없음
특징:
a. 방법을 간단합니다 결합하거든 믿을 수 있는 그것 설치하기 편리합니다.
b. 가득 차있는 절연제 및 구조는 완전하게 위로 밀봉하고, 면제하고 정비, 먼지를 방수 처리합니다 입니다.
c. 일단 단지 몇몇 투자는, 스위치 기구와 케이블의 투자를 저장하고다.
d. 작은 덮개 지역은 주위 환경을 협조하게 쉽습니다.
| SF6 짐 스위치의 FN26-12/24 주요 기술적인 모수 | |||
| 품목 | 단위 | 모수 | 모수 |
| 정격 전압 | kV | 12 | 24 |
| 정격 현재 | A | 630 | 630 |
| 정격 단기간 반항 현재 | kA/s | 25/2 | 25/2 |
| 정격 최고봉 반항 현재 | ka | 63 | 63 |
| 현재를 만드는 정격 단기간 | kA/S | 50/2 | 63/2 |
| 1min 힘 빈도 반항 전압 | kV | 42 | 65 |
| 점화 전류 반항 전압 | kV | 75 | 125 |
| 기계적인 내구시간 | 시간 | 10000 | 10000 |
| SF6 가스압력 (20℃ 계기 압력) | Mpa | 0.04 | 0.04 |
| 누설 비율/년 | ≤1% | ≤1% | |
| 케이블 맨끝의 주요 기술적인 모수 | |||
| 품목 | 단위 | 모수 | 모수 |
| 정격 전압 | kV | 12 | 24 |
| 정격 현재 | A | ≤630 | ≤630 |
| 케이블 단면에 적용하십시오 |  |
25-400 | 35-400 |
| 연결 점 저항 | µΩ | 40 | 45 |
| 부분적인 출력 | Pc/kv | ≤10/13 | ≤10/21.5 |
| 정격 열 안정성 전압 | kA/s | 20/3년 | 25/2 |
| 정격 동적인 전압 | ka | 50 | 63 |
| 1min 힘 빈도 반항 전압 | kV | 42 | 65 |
| 번개 전류 | kV | 75 | 125 |
| 통용되는 케이블 전도성 단면적 |
| 35,50,70,95,120,150,185,240,300,400, 등. |
