제품 상세 정보:
결제 및 배송 조건:
|
신관의 최대 정격 현재: | 200A | 구조: | 신관과 짐 스위치는 연결됩니다 |
---|---|---|---|
폴란드의 아니: | 3 | 유형: | 수동 조작/모터 가동 |
하이 라이트: | 고전압 짐 스위치,진공 짐 틈 스위치 |

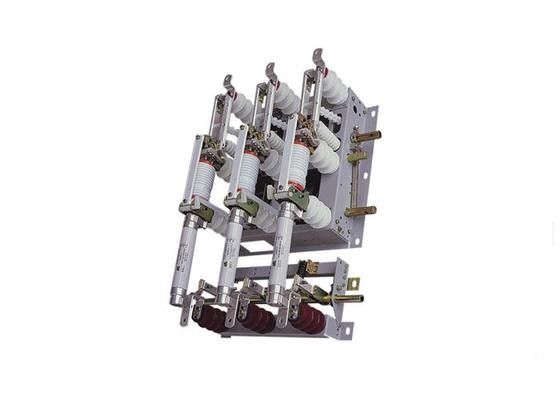

12KV 실내 HV AC 진공 짐 스위치 - 신관 조합 기구
개관
고전압 짐 스위치 현재 제한 신관과 조화하여 FN16A-12 내의 FN16A-12RD/200-31.5 유형 조합 단위는 좌석에 진공 강내안전장치의 더 낮은 부류에 절연체, 스위치와 신관을 함께 지상에 놓는 더 낮은 부류를 접촉해서 함께 실내 고전압 개폐기, 신관의 상단, 저급 고쳐집니다 고쳐집니다. 스위치와 기계적인 내부고정기에 스위치 차단하기 지상에 놓기. 그것은 짐 현재를 끊고, 현재를 과대 적재하고 현재를 단락시킬 수 있습니다.
기술적인 모수: 짐 스위치 - 신관 조합
아니다. | 품목 | 단위 | 모수 |
1 | 정격 전압 | kV | 12 |
2 | 정격 빈도 | Hz | 50 |
3 | 최대 정격 현재 신관 | A | 200 |
4 | 정격 이동 현재 | A | 3150 |
5 | 스위치의 녹는 관 방아쇠 오프닝 시간 | Ms | 31 (0 + 5) |
6 | 현재 (기대값)를 끊는 정격 단락 | ka | 31.5 |
7 | 정격 단락 현재 (장래 첨단) | ka | 80 |
8 | 1개 최소한도 힘 빈도 반항 전압 (rms) , interphase 지상에 놓기 위하여, 진공 분쇄/고립 분쇄 |
kV | 42/48 |
9 | 번개 전류 반항 전압 (첨단)에 배경, interphase, 진공 분쇄/고립 분쇄 |
kV | 75/85 |
10 | 신관 연결 현저한 산출 에너지 | J | 2 ~ 5 |
11 | 순중량 | kg | 75 |
12 | 차원 | mm | 720 x 490 x 4065 |
13 | 포장 차원 | mm |
1115년 x 900 x 520 |
유형 | 정격 전압 (kV) | 신관 정격 현재 (ka) | 정격 끊는 현재 (ka) | 정격 현재 (아)를 녹으십시오 |
SDLAJ.XRNT | 12 |
40 | 31.5, 40,50 | 6.3, 10,16,20,25,31.5, 40 |
SFLAJ.XRNT | 100 | 50, 63, 71, 80, 100 | ||
SKLAJ.XRNT | 125 | 125 | ||
독일 회사 SBA | 12 | 200 | 40 | 160, 200 |
