| 기능: | overcurrent 보호 | 정격 전류: | 2000 |
|---|---|---|---|
| 정격된 전압: | 40.5kV | 기계적인 내구시간: | 5000 시간 |
| 하이 라이트: | 고전압 진공 차단기,hv 차단기 |
||

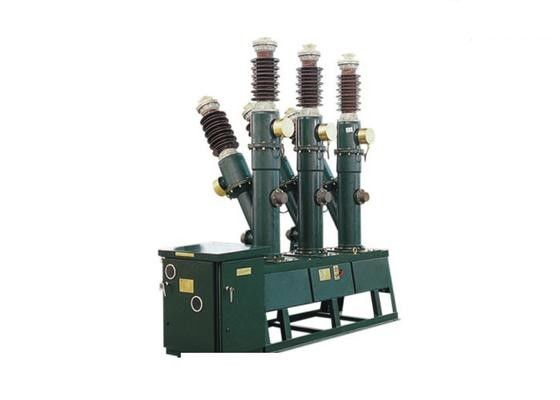

40.5KV 옥외 구조 - SF6 차단기/고속 공기 차단기를 타자를 치십시오
개관
LW8-40.5 유형 옥외 AC HV SF6 차단기는 삼상 옥외 HV 전기 장비의 종류, AC 50Hz입니다. 그것은 35kV 송전을 위해 통제를 위해 뿐만 아니라와 보호와 유통 기구 사용됩니다, 또한 현재 변압기 장비될 때 연결 차단기를 위해 및 오프닝 및 결산 축전기를 위해, 뿐 아니라 측정과 보호 뚝을 쌓으십시오.
이 차단기는 CT14 유형으로 봄 운영 기계장치 갖춰집니다. 그리고 그것은 GB1984-89와 IEC56의 기준의 필요조건에 지켜집니다.
애플리케이션 환경
a. 일 것이다 고도 1000m 이상.
b. 주위 온도: -30ºC - + 40ºC의 35ºC 보다는 더 많은 것 아닙니다일 것이다 24H의 평균값;
c. 상대 습도: 일 것이다 일 평균 가치 95% 이상의 일 것이다 매달 평균값 90% 이상,
d. 바람의 속도: 35km/s 보다는 더 많은 것 아닙니다
e. III 급료, 사기그릇 투관 creepage 거리일 것이다 오염 상태는 1050 mm (25mm/kV 보다는 더 적은 아닙니다일 것이다 명목상 creepage 비율)일 것입니다;
f. 대기는 가연성물질, 폭발성 위험, 화학 부식성과 집중적인 동요가 면제됩니다 합니다.
도표 1
| 아니다. | 품목 | 단위 | 모수 | |
| 1 | 정격 전압 | kV | 40.5 | |
| 2 | 정격 절연제 수준 | 1min 힘 빈도 반항 전압 | kV | 185/215 (분쇄) |
| 번개 전류 반항 전압 | 95/118 (분쇄) | |||
| 3 | 정격 현재 | A | 2000년 | |
| 4 | 기계적인 내구시간 | 시간 | 5000 | |
| 5 | SF6 가스의 정격 압력 (20ºC 미터 압력) | Mpa | 0.45 | |
| 6 | 잠그기 압력 (20ºC 미터 압력)를 | Mpa | 0.40 | |
| 7 | 가장 낮은 주위 온도 | ºC | -30 | |
| 8 | 현재를 끊는 정격 단락 | ka | 31.5 | |
| 9 | 현재 (첨단)를 만드는 정격 단락 | ka | 80 | |
| 10 | 정격 단기간 반항 현재 (열 현재) | ka | 31.5 | |
| 11 | 정격 최고봉 반항 현재 (동적인 현재) | ka | 80 | |
| 12 | 현재를 끊는 정격 밖으로의 단계 | ka | 7.9 | |
| 13 | 현재를 끊는 정격 단락의 시간을 끊기: | 시간 | 16 | |
| 14 | 금렵기 | s | ≤0.1 | |
| 15 | 시간을 여십시오 | s | ≤0.06 | |
| 16 | 정격 가동 순서 | O 0.3s CO 180s CO | ||
| 17 | 축전기 그룹의 정격 끊고는/여는 현재 | A | 400 | |
| 18 | 단락 현재의 최후 | s | 4 | |
| 19 | (해마다) SF6 누설 비율 | ≤1 | ||
| 20 | SF6 가스의 수분 함유량 (20ºC) | Ppm (v/v) | ≤150 | |
| 21 | 봄 가동 기계장치의 정격 운영 전압 | |||
| 닫히고는 및 여는 코일의 전압 | V | AC 220, 380 DC: 48, 110, 220 |
||
| 에너지 저장 모터의 전압 | V | AC 220 DC 220 |
||
| 22 | SF6 가스의 무게 | kg | 8 | |
| 23 | 차단기의 무게 (를 포함하여 가동 기계장치) | kg | 1400년 | |
도표 2
| 아니다. | 품목 | 단위 | 기술 필요 조건 | 테스트 조건과 방법 |
| 1 | 움직일 수 있는 접촉의 여행 | mm | 95±2 | 움직일 수 있는 접촉 여행의 측정은 darawing12를 나타납니다 |
| 2 | 접촉 사이 정리 | mm | 605±1.5 | 움직일 수 있는 조정 접촉 사이 정리의 측정은 당기는 12a를 나타납니다 |
| 3 | asynchrony스위치에 삼상 | Ms | ≤3 | 움직일 수 있는 조정 접촉 사이 극 거리 다름의 측정은 darawing14를 나타납니다 |
| 4 | asynchrony 삼상 스위치 떨어져 | Ms | ≤2 | 움직일 수 있는 조정 접촉 사이 극 거리 다름의 측정은 그림 15를 나타납니다 |
| 5 | 주회로의 저항 | μΩ | ≤120 | 직류 전압 하락 방법에 측정은 100A에서, 뒀습니다 |
| 6 | 접촉 만지기의 순간에 속도 | m/s | 3.2±0.2 | 정격 전압과 측정 방법은 그림 14를 나타납니다 |
| 7 | 접촉 차단의 순간에 속도 | m/s | 3.4±0.2 | 정격 전압과 측정 방법은 그림 15를 나타납니다 |
| 8 | 만들기의 요리 치기 | mm | 10+0.5 -0.1 | 결산 상태의 밑에 그림 6를 참조하십시오 |
| 9 | 만들기의 요리 치기의 포지셔닝 간격 | mm | 1-2 | 결산 상태의 밑에 그림 6를 참조하십시오 |
| 10 | 부분적인 위탁 40.5kV 25.7kV |
PC | 20 | 정격 가스압력으로, 1min를 위한 2개의 나가는 철사 사이에서 40.5kV를 두기 위하여 부분적인 계기를 사용하고십시오, 그 후에 25.7kV에 한결같게 떨어지십시오 |
| PC | 10 |
