전압: | 24KV/0.4KV | 보호 급: | IP4X |
---|---|---|---|
운반 포장: | 나체화 | 정격용량: | 30~2000A |

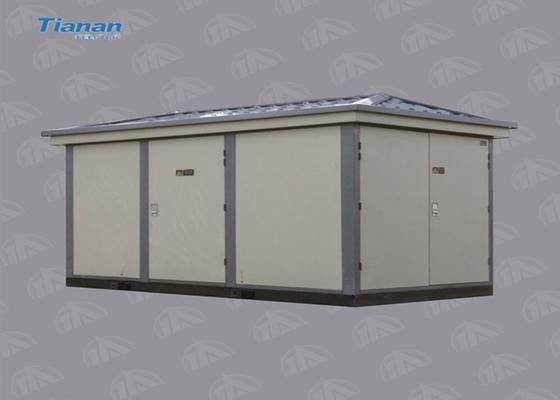

하이 라이트: | 야외 패키지 24kV 소형 지국,IP4X 24kV 소형 지국,야외 패키지 소형 지국 |
기술 데이터
항목 | 유닛 | 매개 변수 | |
고압 출력부 | 정격 전압 | kV | 24 |
정격 주파수 | Hz | 50 | |
메인 버스바의 정격 전류 | A | 630 | |
1 밀리미터 상용 주파 내전압 (에게 / 절단 파괴를 어스시키고 사이에 단계적으로 시행합니다) | kV | 50/65 | |
뇌 임펄스 내전압 (에게 / 절단 파괴를 어스시키고 사이에 단계적으로 시행합니다) | kV | 95/110 | |
평가된 짧은 시간 내전류 | kA/s | 25/2 | |
평가된 최대 내전류 | kA | 63 | |
평가된 짧은 시간 투입 전류 | kA | 50 | |
평가된 전달 전류 | A | 1500 | |
퓨즈의 차단 전류 | kA | 31.5 40 | |
저전압 부분 | 정격 전압 | V | 400 |
기간 회로의 정격 전류 | A | 100-4000 | |
능력을 깨는 평가된 제한하는 단락 회로 | kA | 80 | |
능력을 깨는 평가된 작동 단락 회로 | kA | 50 (65) | |
평가된 짧은 시간 내전류 | kA/1s | 50 (65) | |
브랜치 전류, 보상용 능력 | 사용자들을 위한 요구조건에 따르면 | ||
트랜스 | 정격용량 | kVA | 30-2000 |
임피던스 전압 | % | 4 4.5 | |
태핑 범위 | % | ±2×2.5 ±5 | |
연결 기호 | Y, yn0 D, yn11 | ||
경우 | 구내의 보호 수준 | IP23 | |
소음 레벨 | dB | ≤50 |
