제품 상세 정보:
결제 및 배송 조건:
|
| 환경: | 야외 | 절연제 기름: | 고품질 급료 광유 |
|---|---|---|---|
| 시험 장비: | IEC 기준 | 전압: | 10~35kv |
| 하이 라이트: | 삼상 변압기,송전 변압기 |
||

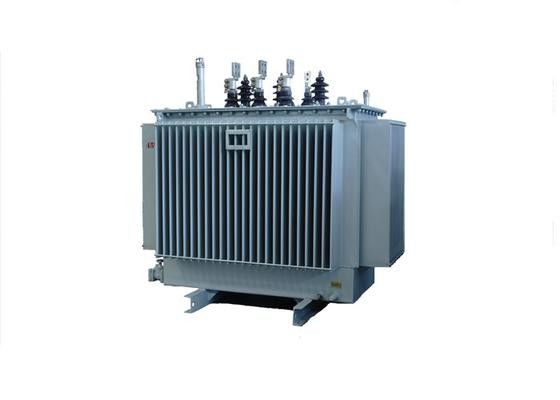

10kV 떨어져 기름에 의하여 가라앉히는 - 짐 꼭지 변경자 전원 분배 변압기
일반:
11KV 종류 변압기는 송전과 배급 역, 기업 식물, 세대 체제 단위 (GSU)에서 널리 이용됩니다. 그들에는 고능률의 특성이, 저손실과 유지 보수가 필요 없는 있습니다.
구조상 특징:
► 철심
철심은 냉각 압연된 곡물에 의하여 동쪽으로 향하게 한 실리콘 강철판으로 만듭니다. 박판은 단계 랩 삭감되다 자동 겹쳐 쌓이는 기능을 가진 길이 선커트에 GEORG에 길이에 삭감됩니다. 다단계 박판 구조는 손실 및 소음을 감소시킬 수 있습니다. 핵심 사지에 있는 강철판 및 멍에는 유리 에폭시 유대에 의해 함께 죄집니다.
► 감기
고품질 에나멜을 입히는 서류상 덮은 구리는 드럼 유형, 나선형 유형, 개량된 나선형 유형, 지속적인 유형 및 백지가 삽입된 유형으로 지휘자로, 감기 절연제 힘을 지키 이용됩니다. 표준 tapings는 ±2*2.5%of HV 감기입니다.
► 탱크
탱크, 덮개 및 관리인은 입니다
물결 모양 강철 플레이트에 의해 만드는. 작은 변압기를 위해, 우리는 깊은 탱크 및 덮개를 사용합니다, 그러나 더 큰 변압기를 위해, 우리는 종 유형을 제조합니다. 물결 모양 건축은 기름 냉각을 위한 효과적인 방법입니다.
► 절연제 기름
탱크는 IEC296에 의하여 고품질 급료 광유로 채워지고 PCB와 자유롭게 PCT입니다. 기름은 변압기를 냉각하는 돕도록 이용됩니다. 그것은 또한 제공합니다 내부 살아있는 부속 사이 전기 절연제의 부분을 사용됩니다.
►Tap 변경자
꼭지 변경자는 필수 수준에 변압기의 산출 전압을 통제하기 위하여 사용됩니다. 우리는 체계에 변압기의 비율을 바꾸어서 HV 감기에 있는 회전의 수를 바꿔서 이것을 달성합니다. 꼭지 변경자는 짐 (OLTC)에 또는 짐 (OCTC) 떨어져 있을 수 있습니다.
► 회의
핵심 및 감기는 변압기의 활동적인 부속에서 함께 모였습니다. 다 감기와 채택되는 동일한 압력 건조한 방법으로 조립되는 활동적인 몸, 효과적으로 저항을 단락시키는 전기 힘 및 기능이라고 향상하는
전형적인 제품의 기술적인 자료;
| 유형 | 평가 KVA |
에 짐 손실 (w) |
짐 손실 (w) |
I (%) |
영국 (%) |
차원 (mm) | 무게 (kg) |
||
| a | b | c | |||||||
| S9-M-50/11 | 50 | 170 | 870 | 2.0 | 4.0 | 1215년 | 660 | 1170년 | 430 |
| S9-M-250/11 | 250 | 560 | 3050 | 1.2 | 4.0 | 1190년 | 815 | 1370년 | 1115년 |
| S9-M-400/11 | 400 | 800 | 4300 | 1.0 | 4.0 | 1515년 | 770 | 1580년 | 1380년 |
| S9-M-500/11 | 500 | 960 | 5050 | 1.0 | 4.0 | 1635년 | 840 | 1610년 | 1600년 |
| S9-M-1000/11 | 1000년 | 1700년 | 10300 | 0.7 | 4.5 | 1960년 | 1095년 | 1960년 | 2860 |
| S9-M-2500/11 | 2500 | 3300 | 23000 | 0.55 | 5.5 | 2230 | 2305 | 2445 | 5660 |
| S10-M-30/10 | 30 | 110 | 600 | 1.8 | 4.0 | 870 | 645 | 1025년 | 310 |
| S10-M-50/10 | 50 | 140 | 870 | 1.7 | 4.0 | 1090년 | 650 | 1080년 | 395 |
| S10-M-80/10 | 80 | 200 | 1250년 | 1.6 | 4.0 | 1140년 | 675 | 1110년 | 490 |
| S10-M-100/10 | 100 | 240 | 1500년 | 1.5 | 4.0 | 1185년 | 690 | 1130년 | 560 |
| S10-M-125/10 | 125 | 280 | 1800년 | 1.4 | 4.0 | 1205년 | 710 | 1180년 | 670 |
| S10-M-160/10 | 160 | 340 | 2200 | 1.3 | 4.0 | 1255년 | 720 | 1200년 | 780 |
| S10-M-200/10 | 200 | 400 | 2600 | 1.2 | 4.0 | 1295년 | 740 | 1215년 | 875 |
| S10-M-250/10 | 250 | 470 | 3050 | 1.1 | 4.0 | 1340년 | 755 | 1260년 | 1115년 |
| S10-M-315/10 | 315 | 560 | 3650 | 1.0 | 4.0 | 1400년 | 770 | 1320년 | 1280년 |
| S10-M-400/10 | 400 | 680 | 4300 | 0.9 | 4.0 | 1500년 | 860 | 1400년 | 1490년 |
| S10-M-500/10 | 500 | 810 | 5150 | 0.9 | 4.0 | 1575년 | 895 | 1430년 | 1740년 |
| S10-M-630/10 | 630 | 1020년 | 6200 | 0.8 | 4.5 | 1660년 | 930 | 1545년 | 2110 |
| S10-M-800/10 | 800 | 1190년 | 7500 | 0.7 | 4.5 | 1830년 | 1070년 | 1590년 | 2625 |
| S10-M-1000/10 | 1000년 | 1450년 | 10300 | 0.6 | 4.5 | 1935년 | 1175년 | 1685년 | 2860 |
| S10-M-1250/10 | 1250년 | 1650년 | 12000 | 0.6 | 4.5 | 1960년 | 1170년 | 1730년 | 3330 |
| S10-M-1600/10 | 1600년 | 2040년 | 14500 | 0.5 | 4.5 | 2325 | 1220년 | 2120 | 3765 |
| S10-M-2000/10 | 2000년 | 2140 | 17820 | 0.5 | 4.5 | 2395 | 1260년 | 2225 | 4530 |
