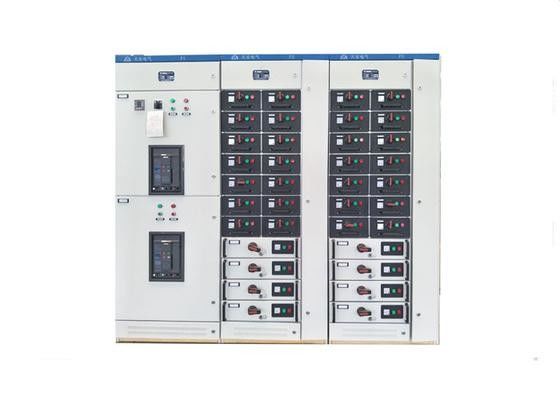

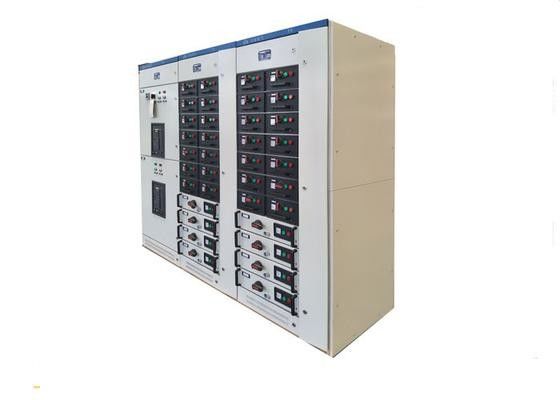

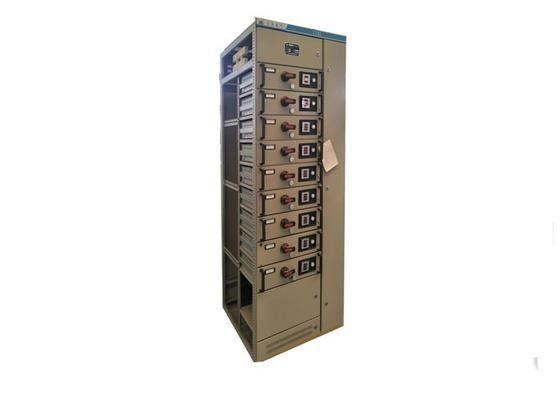

GCS 동력화차 장비 0.4KV 전기 배급 LV 개폐기

전반적인 설명
GCS LV 휴식식 스위치장치 (이하 "장치"라 한다) 는 업계 관련 부서의 요구 사항에 따라 개발된 장치입니다.많은 전기 사용자 및 설계 단위 원래 국가 기계 부서, 전력 부서의 통합 설계 그룹 국가 조건에 적합하고 더 높은 기술 성능 지표,그리고 전력 시장 발전에 대한 요구에 적응하고이 장치는 1996년 7월 상하이에서 두 부서가 공동으로 주재하는 인증에 통과했습니다. 제조 부대와 전력 소비자 건설에서 인정과 확정을 얻었습니다..

적용

이 장치는 발전소, 석유, 화학 공학, 금속, 직물 및 고층 건물 산업의 유통 시스템에 적용됩니다.높은 자동화와 연결 컴퓨터가 필요한 장소에서, 대규모 발전소와 석유화학 산업 시스템 등

특징

1. 주요 프레임은 8MF 막대 강철을 채택합니다. 막대 강철의 양쪽은 모듈 20mm 및 100mm의 9.2mm 장착 구멍으로 설치됩니다. 내부 설치는 유연하고 쉽습니다.

2주요 프레임, 전체 어셈블리 구조 및 부분 (사이드 프레임 및 크로스 레일) 용접 구조를위한 두 가지 유형의 어셈블리 폼 설계

3장치의 각 기능 상자는 서로 분리됩니다. 상자는 기능 단위 상자, 버스 바 상자 및 케이블로 나뉘어 있습니다.각각은 상대적으로 독립적인 기능을 합니다.

4수평 버스 바 버스 바에 대한 전동력 저항의 능력을 향상시키기 위해 캐비닛 뒤에 레벨 배치 배열 패턴을 채택합니다.그것은 주요 회로에 대 한 높은 단회로 강도 용량을 얻기 위한 기본 조치입니다.

5케이블 칸막이의 설계는 케이블 출구와 입구를 편리하게 위아래로 만듭니다.

서비스 환경

1실내 공기 온도: -5oC + 40oC 평균 온도는 24시간 동안 + 35oC를 넘지 않아야 합니다.

2상대 습도는 최대 온도에서 50%를 초과해서는 안 됩니다. 더 낮은 온도에서 더 높은 상대 습도는 허용 됩니다. 예를 들어 +20oC에서 90%입니다. 그러나 온도 변화를 고려하면,온화한 이슬이 무작위로 자라는 것이 가능하죠..

3해발 2000m를 넘지 않아야 합니다.

4설치 경사도는 5oC를 초과하지 않습니다.

5먼지, 부식 가스와 비 물 공격이 없는 실내.
