제품 상세 정보:
결제 및 배송 조건:
|
| 껍질 재료: | 알루미늄 합금 | 가속 전류: | 250A |
|---|---|---|---|
| 정량 전압: | 40.5kV (24kV) | 활용 범위: | 발전소, 변압기 변전소 등 |
| 강조하다: | 고전압 전기 개폐기,가스에 의하여 격리되는 개폐기 |
||
실내 가스 단열 객실 금속 - 장착 스위치장치 C - GIS
전반적인 설명
XGN49-40.5 실내 가스 단열 금속 접착 스위치장치 (이하 '화전기'라 함)C-GIS) 는 중국 전력산업연맹 (China Power Industry Federation Longyuan Power Research Institute) 의 기술 도입을 기반으로 연구, 개발 및 제조되는 첨단 기술 제품입니다.
서비스 환경 상태:
공기 온도: 최대: +40, 최소: -25 (평균 24시간 동안 35도 이상)
해발 고도: <= 3000m
공기 습도: 24시간 동안 측정된 평균 상대 습도는 95%를 넘지 않으며, 한 달 평균 상대 습도는 90%를 넘지 않습니다.24시간 동안 측정된 평균 수증기 압력은 2보다 높지 않습니다..2kPa, 월 평균 수증기 압력은 1.8kPa를 초과하지 않습니다.
빈번한 강한 진동 없이
2차 시스템의 인덕션 전자기 간섭 범위는 1.6kV 이상이 아닙니다.
위의 조건에서 제외된 조건은 제조사와 협상이 필요합니다.
매개 변수
| 항목 | 단위 | 매개 변수 | |
| 정량 전압 | kV | 40.5 | |
| 가속 전류 | A | 5~1250 | |
| 명목 주파수 | Hz | 50 | |
| 가등식 전력 주파수 저항 전압 (1분) | 단계에서 단계로, 단계에서 지구로 | kV | 95 |
| 단열 거리 | 110 | ||
| 등급 번개 충동 저항 전압 | 단계에서 단계로, 단계에서 지구로 | kV | 185 |
| 단열 거리 | 215 | ||
| 1min 전력 주파수 보조 제어 회로의 전압을 견딜 수 있습니다 | V | 2000 | |
| 가시 단절 전류 (효율적 값) | kA | 20 25 31.5 | |
| 가속 전류 (피크 시간) | kA | 50 63 80 | |
| 가명 단시간 저항 전류 | kA | 20 25 31.5 | |
| 정량 피크 저항 전류 | kA | 50 63 80 | |
| 가시 단절 유지 시간 | s | 4 | |
| 보호 수준 | IP67/IP4X | ||
| 모든 단계 주 회로 반전 저항 | μΩ | ≤ 250 | |
| SF6 가스의 명압 (20°C) | MPa | 0.05 | |
| SF6 가스 압력 (20°C) | MPa | 0.02 | |
| 연간 SF6 가스 손실 비율 | % | ≤ 1 | |
| 보조 제어 회로의 명소 전압 | V | DC110/220,AC220 | |
| 차원 (폭 × 깊이 × 높이) | mm | (600~1200) ×1400×2650 | |

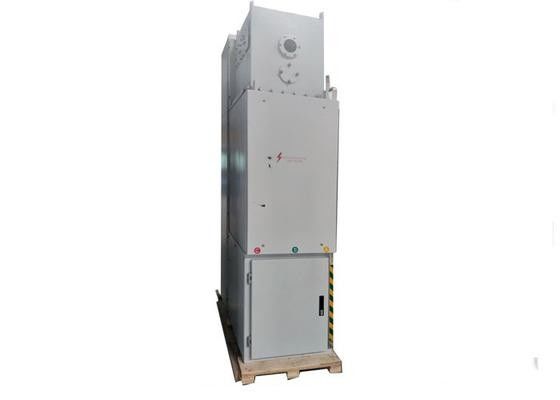

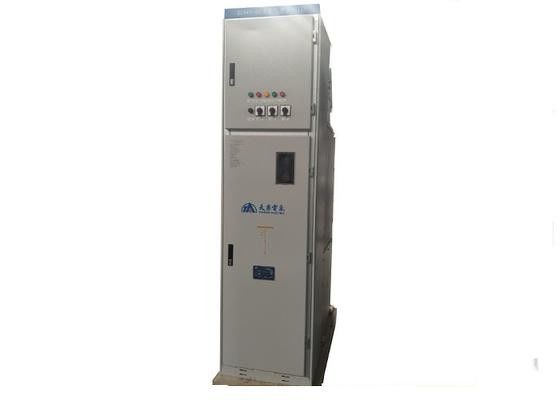

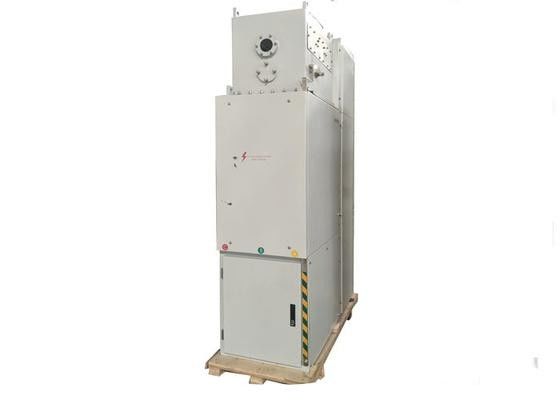

사진
