| 정격된 전압: | 24kV | 끼워넣어진 폴란드: | APG 과정 |
|---|---|---|---|
| 정격 전류: | 630 A, 1250A | 유형: | 조정 유형/handcart 유형 |
| 강조하다: | 고전압 진공 차단기,hv 차단기 |
||

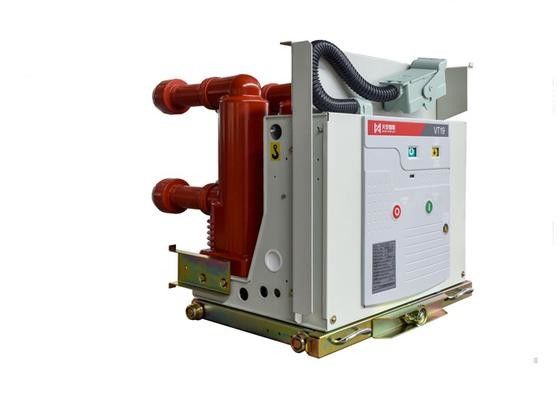

24kv 진공은 입니다 - 약실 고전압 AC를 진화해서 차단기를 진공 청소기로 청소하십시오
닝보 TIANAN (그룹) CO., 주식 회사.
개관
VT19-24indoor HV 진공 차단기는 50HZ, 24kV의 삼상 AC 전기 시스템에서 사용됩니다. 그것은 광산 회사, 힘 공장 및 변전소에 있는 통제와 보호 부로 사용됩니다. 그것의 특별한 이점 때문에, 또한 자주 정격 현재 다수 끊는 단락 현재의 밑에 가동 위치를 위해 적당합니다.
차단기는 몇몇 국가 기준에 의해 그리고 국제적인 관계되는 기준 GB1984와 같은 GB/T11022, DL/T403 및 IEC62271, 등 확인됩니다. 그것에는 트럭 부 또는 고정된 임명 부로 사용된 믿을 수 있는 수문의 구축이 있습니다.
진공의 구조는 방을 아크 진화합니다
진공은 방을입니다 현재 에너지를 품고, 만들고 끊는 차단기의 핵심 부속 아크 진화합니다. 그것에는 기능과 높은 가동 내구를 아크 진화하게 충분하가 있습니다.
24KV 차단기의 주요 모수
| 정격 전압 | 24kV | ||
| 정격 빈도 | 50Hz | ||
| 정격 점화 전류 반항 전압 | 125kV | ||
| 정격 1개 최소한도 힘 빈도 반항 전압 | 65kV | ||
| 정격 가동 순서 | O 0.3s CO 180s CO | ||
| 정격 현재 (a) | 630,1250 | 1250,1600,2000,2500 | |
| 현재 (r.m.s의 ka)를 끊는 정격 단락 | 20/25 | 31.5 | |
| 현재 (피크값, ka)를 만드는 정격 단락 | 50/63 | 80 | |
| 현재 정격 단기간 반항/단락 지속적인 시간 (kA/s) | 20,25/4 | 31.5/4 | |
| 정격 피크값 반항 현재 (ka) | 50/63 | 80 | |
| 끊기 정격 단락 (시간)의 시간을 | 30 | ||
| 기계적인 내구 (times0 | 20000 | ||
| 무게 (kg) | 조정 유형 | ≤250 | |
| 트럭 유형 | ≤350 | ||
| 이름 | 단위 | 자료 | |
| 접촉 맨끝의 거리 | mm | 12±1 | |
| 에 여행 | 4±1 | ||
| 비동시성 삼상 오프닝 & 종결 | Ms | ≤2 | |
| 결산 접촉 맨끝의 경쾌한 시간 | Ms | ≤2 | |
| 닫히고는 & 여는 시간 | 열기 | Ms | ≤50 |
| 닫히기 | ≤70 | ||
| 평균 오프닝 속도 (6mm를 열기 후에) | m/s | 1.4±0.3 | |
| 평균 결산 속도 (6mm를 닫기 후에) | 0.8±0.2 | ||
