제품 상세 정보:
결제 및 배송 조건:
|
| 정격전압: | 24KV | 임베디드 폴: | APG 프로세스 |
|---|---|---|---|
| 정격전류: | 630A,1250A | 유형: | 고정 유형 / 핸드 카트 유형 |
| 강조하다: | 고전압 진공 차단기,hv 차단기 |
||

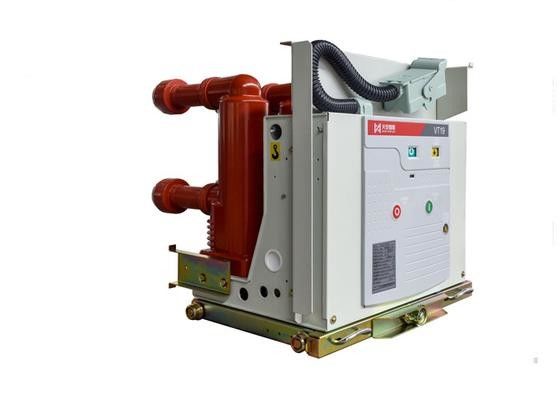

VT19-24 실내 고압 진공 차단기는 50Hz 및 24kV에서 작동하는 3상 AC 전기 시스템용으로 설계되었습니다. 이 차단기는 광산, 발전소 및 변전소에서 제어 및 보호 부품으로 사용됩니다. 특수 설계로 인해 정격 전류 조건에서 빈번한 작동 또는 단락 전류의 다중 차단이 필요한 응용 분야에 특히 적합합니다.
이 차단기는 GB1984, GB/T11022, DL/T403 및 IEC62271을 포함한 국내 및 국제 표준을 준수합니다. 신뢰할 수 있는 잠금 메커니즘을 갖추고 있으며 트럭 장착 및 고정 설치 구성 모두에 사용할 수 있습니다.
진공 아크 소호 장치는 전류 에너지를 지지, 투입 및 차단하는 핵심 부품입니다. 우수한 아크 소호 능력과 연장된 작동 내구성을 제공합니다.
| 매개변수 | 사양 |
|---|---|
| 정격 전압 | 24kV |
| 정격 주파수 | 50Hz |
| 정격 낙뢰 임펄스 내전압 | 125kV |
| 정격 1분 전력 주파수 내전압 | 65kV |
| 정격 작동 시퀀스 | O-0.3s-CO-180s-CO |
| 정격 전류 (A) | 630, 1250 | 1250, 1600, 2000, 2500 |
| 정격 단락 차단 전류 (실효값, kA) | 20/25 | 31.5 |
| 정격 단락 투입 전류 (최대값, kA) | 50/63 | 80 |
| 정격 단시간 내전류/단락 연속 시간 (kA/s) | 20, 25/4 | 31.5/4 |
| 정격 최대값 내전류 (kA) | 50/63 | 80 |
| 정격 단락 차단 횟수 | 30회 |
| 기계적 내구 수명 | 20,000회 |
| 무게 | 고정형: ≤250kg | 트럭형: ≤350kg |
| 특성 | 단위 | 값 |
|---|---|---|
| 접점 간 거리 | mm | 12±1 |
| 오버트래블 | mm | 4±1 |
| 3상 개폐 비동기 | ms | ≤2 |
| 투입 접점 트립 시간 | ms | ≤2 |
| 투입 및 개방 시간 - 개방 | ms | ≤50 |
| 투입 및 개방 시간 - 투입 | ms | ≤70 |
| 평균 개방 속도 (6mm 개방 후) | m/s | 1.4±0.3 |
| 평균 투입 속도 (6mm 투입 후) | m/s | 0.8±0.2 |
