정격된 전압: | 24kV | 정격 전류: | 1250/2000/2500 |
---|---|---|---|
보호 등급: | IP67 | 정격 끊는 현재: | 20 25 31.5 |
정격 주파수: | 50/60HZ | CubicleType: | C-GIS |
하이 라이트: | 고전압 전기 개폐기,가스에 의하여 격리되는 개폐기 |

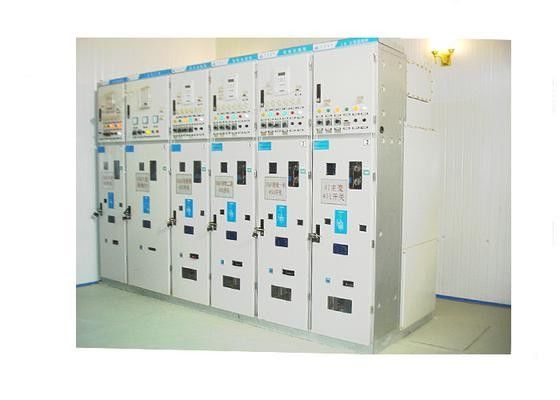

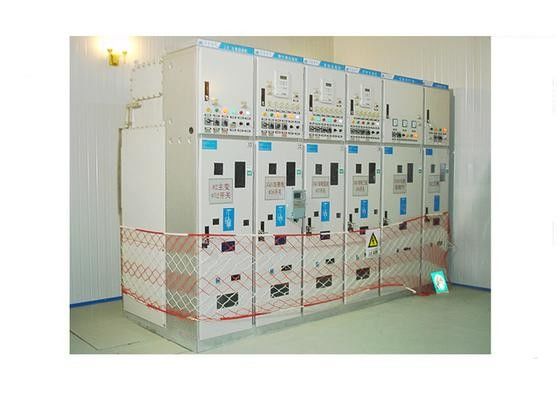

C-GIS 24kV 칸막이실 활자 합금 - 입히는 가스는 VCB를 가진 개폐기를 격리했습니다
일반:
XGN49Series lndoor 가스 lnsulatlon는 (이하 C-GlS이라고 칭하는) MetaI 입히는 개폐기가 중국 전력 산업 연맹 발바닥이 한국 Rijin 전기 장비 기업 기업에서 기술을 추천하는 및 그것인 고품질 제품 GB/T11022-1999의 중국 규격에 맞히고 GB3906-2006C-GlS에는, 높은 신뢰성의 특성이 있고, 정비와 작은 덮개 지역에서 해방합니다.
목적:
GI는 발전소, 변전소, 결합한 변전소 및 삼상 실내 AC 단 하나 공통로 및 50Hz의 전력을 통제하고, 받아들이고 배부하기 위하여 이용된 35kV에 의하여 평가된 전압을 가진 단 하나 공통로를 구분하는 인 전력 체계를 위해 적당합니다.
주위 조건을 서비스하십시오:
1. 기온: 최대: +40, 분: -25 (평균은 24 시간에 대하여 이상의 35 이지 않습니다)
2. 해수면의 위 고도: <>
3. 공기 습도:
24 시간으로 측정된 평균 상대 습도는 95% 이상 이지 않습니다,
달 당 평균 상대 습도는 90% 이상 이지 않습니다,
24 시간으로 측정된 평균 수증기 압력은 2.2kPa 보다는 더 많은 것이 아닙니다,
달 당 평균 수증기 압력은 1.8 이상 kPa가 아닙니다.
4. 빈번한 무거운 진동 없이.
모수:
이름 | 단위 | 모수 | |
정격 전압 | kV | 24 | |
정격 현재 | A | 1250년 2000 2500 | |
정격 빈도 | Hz | 50/60 | |
정격 출력 빈도 반항 전압 (1min) | 단계 사이, 지구에 단계 | kV | 65 |
절연제 거리 | KV | 79 | |
정격 번개 전류 반항 전압 | 단계 사이, 지구에 단계 | kV | 125 |
간격을 열기 위하여 | 145 | ||
이차 회로 힘 빈도 반항 전압 (1min) | V | 2000년 | |
현재를 끊는 정격 단락 | ka | 20 25 31.5 | |
현재를 만드는 정격 단락 | ka | 50 63 80 | |
정격 단기간 반항 현재 4S | kA/S | 20/4년 25/4 31.5/4 | |
정격 최고봉 반항 현재 | ka | 50 63 80 | |
울안 보호 종류 (공기 인플레이션 Shell/LV 칸막이실) | IP67/IP4X | ||
주요 회로 저항 매 단계 | μΩ | ≤250 | |
SF6 가스의 정격 운영 압력 (20ºC를 위한 계기 압력) | Mpa | 0.05 | |
SF6 가스의 최소한도 운영 압력 (20ºC를 위한 계기 압력) | Mpa | 0.03 | |
SF6 가스 연례 가스 누설 비율 | % | ≤0.5 | |
보조 회로 정격 운영 전압 | V | DC110/220, AC220 | |
울안 차원 (Width*Depth*Height) | mm |
600*1300*2350 (800*1600*2550) |
