| 정량 전압: | 40.5kV (35kV) | 가속 전류: | 1250/2000/2500A |
|---|---|---|---|
| 보호 그레이드: | IP4X/IP67 | 가등식 끊기 전류: | 20 25 31.5 |
| 등급 주파수: | 50/60Hz | Cubicletype: | C-GIS |
| 강조하다: | 고전압 전기 개폐기,가스에 의하여 격리되는 개폐기 |
||

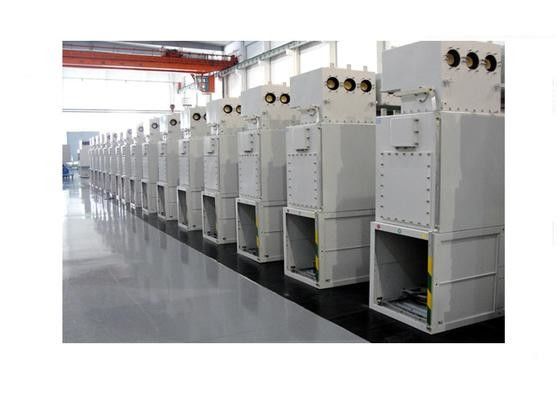

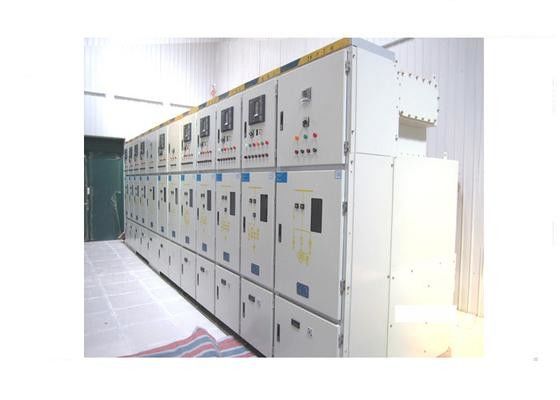

GIS 40.5kV 금속 - 장착 된 가스 단열 분배 및 제어 스위치장치
일반:
XGN49Series lndoor Gas lnsulatlon MetaI-clad Switchgear(hereinafter called C-GlS)is a high quality product which the China power industry federation sole recommends technology from Korea Rijin electrical equipment industry corporation and it meets Chinese standards of GB/T11022-1999 and GB3906-2006C-GlS높은 신뢰성, 유지보수 없이 작은 커버 영역의 특징을 가지고 있습니다.
목적:
GIS는 발전소, 서브 스테이션, 결합 서브 스테이션 및 전기 전력 시스템에 적합합니다. 3단계 실내 AC 단일 버스 바와 50Hz, 35kV 등급 전압으로 단일 버스 바를 세분화합니다.,전기 전력을 제어하고 받아들이고 배포하는 데 사용됩니다.
서비스 환경 조건:
1공기 온도: 최대: +40, 최소: -25 (평균은 24시간 동안 35도 이상)
2해발 고도: <= 5000m
3공기 습도:
24시간 동안 측정된 평균 상대 습도는 95%를 넘지 않습니다.
월 평균 상대 습도는 90%를 넘지 않습니다.
24시간 동안 측정된 평균 수증기 압력은 2.2kPa를 초과하지 않습니다.
월 평균 수증기 압력은 1.8 kPa를 초과하지 않습니다.
4빈번한 강한 진동 없이
파라미터:
| 이름 | 단위 | 매개 변수 | |
| 가등전압 | kV | 24 | |
| 가속 전류 | A | 1250 2000 2500 | |
| 등급 주파수 | Hz | 50/60 | |
| 정량 전력 주파수 전압을 견디기 (1분) | 단계 사이, 단계 에서 지구 까지 | kV | 65 |
| 단열 거리 | KV | 79 | |
| 등급 번개 충동 전압을 견딜 수 있습니다 | 단계 사이, 단계 에서 지구 까지 | kV | 125 |
| 틈을 열어 | 145 | ||
| 2차 회로 전원 주파수 전압을 견디기 (1분) | V | 2000 | |
| 가시 단회로 끊기 전류 | kA | 20 25 31.5 | |
| 가시 단회로 전류 | kA | 50 63 80 | |
| 평준 단시간 저항 전류 4S | kA/S | 20/4 25/4 31.5/4 | |
| 등급 피크 저항 전류 | kA | 50 63 80 | |
| 격리 보호 클래스 (공기 팽창 껍질/LV 큐비클) | IP67/IP4X | ||
| 주 회로 저항 각 단계 | μΩ | ≤ 250 | |
| SF6 가스의 가속 압력 (20oC의 가이드 압력) | MPa | 0.05 | |
| SF6 가스의 최소 작동 압력 (20oC의 가이드 압력) | MPa | 0.03 | |
| SF6 가스 연간 가스 누출률 | % | ≤0.5 | |
| 보조 회로 등급 작동 전압 | V | DC110/220,AC220 | |
| 장장 크기 (폭*깊이*높이) | mm |
600*1300*2350 (800*1600*2550) |
|
