35kV 오일 잠수 전력 트랜스포머, 토로이드 코일 구조 및 풍력 발전 단계에 대한 컴팩트 크기

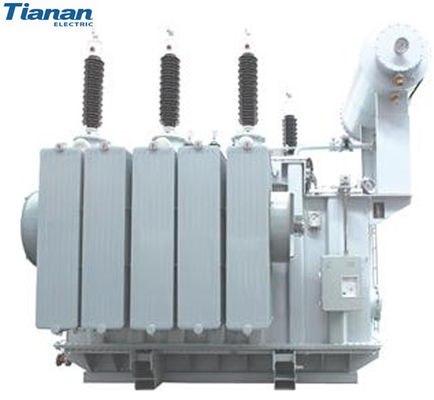

큰 이미지 : 35kV 오일 잠수 전력 트랜스포머, 토로이드 코일 구조 및 풍력 발전 단계에 대한 컴팩트 크기

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Tianan Electric
인증:	ISO9001-2000, ISO9001, CCC
모델 번호:	ZGS-Z.F-/11

결제 및 배송 조건:

최소 주문 수량:	1SET
가격:	Pending
포장 세부 사항:	나체화
배달 시간:	60 작업 일수
지불 조건:	L/C, T/T, D/P, D/A, Western Union, MoneyGram
공급 능력:	2000년은 매년마다 졌습니다

상세 제품 설명

≤3000m

오염 등급:

코일 구조:

정격전압:

10kv-35kv

강조하다:

35kV 소형 변압기변전소

환상 코일 구조 변압기변전소

CCC 소형 트랜스포머 지국

35kV 토로이달 코일 구조 컴팩트 변압기 변전소

풍력 발전용 승압 변압기 복합 변전소

풍력 발전을 위한 ZGS-Z.F-/11 시리즈 복합 변압기 변전소는 10kV-35kV 말단 전력 공급 시스템용으로 설계되었으며, 통합된 전력 분배, 측정, 제어 및 보호 기능을 갖춘 종합 변전소 역할을 합니다.

종합 시스템 설계

이 변전소는 고전압 측에 고품질 부하 스위치, 백업 보호 퓨즈 및 플러그 퓨즈를 통합하고, 저전압 측에는 제어 장비, 전력 분배 시스템, 조명 및 유지 보수 시설을 갖추고 있습니다. 절연 및 아크 소호 매체는 최적의 성능을 위해 변압기 오일을 사용합니다.

주요 장점

컴팩트한 크기와 경량 설계
저소음 및 저에너지 손실 작동
향상된 도난 방지 보안 기능
강력한 과부하 용량 성능
종합적인 전 범위 퓨즈 보호
간소화된 유지 보수 요구 사항

표준 작동 조건

최대 고도: 2000미터
주변 온도 범위: -40°C ~ +45°C
상대 습도: 일일 평균 ≤95%, 월평균 ≤90%
설치: 실내 환경 전용
서비스 환경: 화재/폭발 위험, 심각한 오염, 화학적 부식 및 과도한 진동이 없는 장소

이러한 표준 조건을 초과하는 응용 분야의 경우 맞춤형 솔루션을 위해 기술팀에 문의하십시오.

기술 사양

매개변수	사양
시스템 전압	35kV
최고 작동 전압 (고압 측)	40.5kV
정격 전압 (고압 측)	38.5kV, 36.75kV, 35kV
정격 전압 (저압 측)	0.69kV, 0.66kV
정격 용량	900 kVA ~ 3350 kVA
고압 탭 범위	±5% 또는 ±2×2.5%
연결 그룹	Dyn11 또는 Yyn0
