제품 설명:

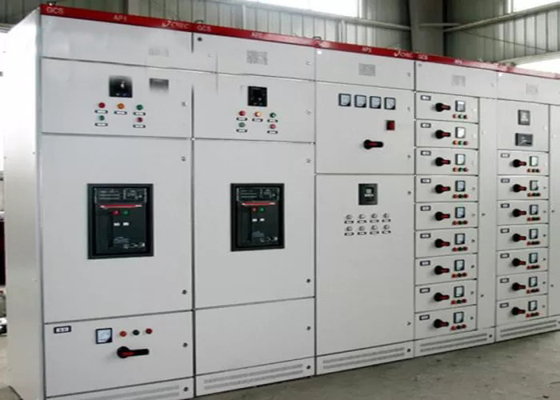

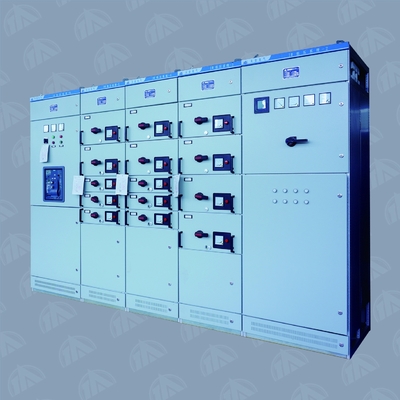

GCS형 LV형 유출식 스위치장치 (이하 "장치"라 한다)그것은 산업부의 요구 사항에 따라 전기 에너지 산업부와 기계 에너지 산업부에서 설계 팀에 의해 설계되었습니다, 고객 및 디자인 조직.
높은 기술 성능, 그것은 발전 에너지 시장의 필요에 적합합니다.이 장치는 상하이에서 전기 에너지 산업부와 기계 에너지 산업부의 식별을 통과했습니다., 에너지 부서에서 높은 중요성과 확정을 얻었습니다.
전기 에너지 산업부와 기계 에너지 산업부 문제현재, GCS형 LV부착형 스위치 장치는 전력 사용자들이 널리 선택하고 사용되고 있습니다.
이 장치는 IEC 61439-2와 같은 관련 표준에 적합합니다., GB7251.12 < LV 스위치 장치 및 제어 장치 2부: 완전한 전기 스위치 장치 및 제어 장치>, GB/T 24274-2009 < LV 유출 스위치 장치 및 제어 장치> 등
특징:
1 주요 구조의 재료는 C 타입의 강철입니다. 프로파일 강철의 양쪽에 두 개의 모듈 구멍이 있으며 중심 거리는 20mm 및 100mm이며 내부 설치는 유연하고 쉽습니다.
6.2 스위치어 챔버는 기능 챔버, 버스바 챔버 및 케이블 챔버로 분리되어 있습니다. 각 챔버의 기능은 상대적으로 독립적입니다.
6.3 드로저 캐비닛의 피더 캐비닛의 구조 형태는 드로저 캐비닛, 고정 분리 캐비닛, 드로저 & 고정 분리 조합 캐비닛으로 세 가지 형태로 나눌 수 있습니다.
6.4 수평 주버스는 스위치 기기의 상단에 설치되어 케이블 출력용 후방 공간을 예약하여 현장 작업에 편리합니다.
6.5 케이블 칸막이의 설계는 케이블의 입출입을 용이하게 한다.
6.6 캐비닛의 크기는 다음과 같습니다ᄒ단위:mm)
응용 프로그램:
이 장치는 발전소, 석유, 화학, 금속, 스핀 산업 및 다른 초고층 건물의 유통 시스템에 적합합니다.발전소 및 금속 시스템의 고자동 시스템, 컴퓨터와 인터페이스가 필요, 이 장치는 전력 분배, 모터 통합 제어,전기 생산 시스템 및 분배 시스템에서 3단계 AC 50(60) Hz를 사용하는 반응적 보상, 등급 작동 전압 380V ((400V), (690V), 등급 전류 4000A 또는 4000A 이하
지원 및 서비스:
1환경 온도
최대: +40°C, 최소: -5°C, 일일 평균 온도는 35°C를 초과하지 않습니다. 최대 온도를 초과하면 용량 감소가 작동해야합니다.
2깨끗한 공기
최대 온도가 +40°C일 때 상대 습도는 50%가 넘지 않습니다. 낮은 온도에서는 더 높은 상대 습도가 허용됩니다. 예를 들어, 온도가 +20°C일 때 90%의 상대 습도,하지만 온도 변화로 인한 응축의 효과는 고려되어야 합니다..
3고도
설치시 기울기 기울기는 5도 이상이고 고도는 2000m 이상이 아닙니다.
4폭발 위험이 없는 매체에서, 매체는 금속을 부식시키고 단열을 손상시킬 수있는 가스 및 전도성 먼지가 없습니다.
5. 사용자가 다른 특별한 요구 사항이 있다면, 우리의 회사와 협상하십시오.
