| Power frequency withstand voltage at 1 min (effective value): | 230/265 KV | Creepage distance of insulators: | 16mm/kV、20mm/kV、25mm/kV; |
|---|---|---|---|
| Ice thickness: | ≤100 Mm | 기계적 생명: | CB：2000회； 접지 스위치：2000회 |
| 상간 중심거리: | ≥2000 시간 | Clamping force of the main blade moving contact plate: | ≥140±30 N |
| Rated current: | 1600/1250/630 A | 상간 절연 거리: | ≥1000 타임즈 지 |
| 강조하다: | 230/265KV 단속 스위치 |
||
고전압 단속 스위치는 단열기, 접촉기, 작동 메커니즘 및 지원 구조를 포함한 여러 가지 주요 구성 요소로 구성됩니다.단열기는 고품질 재료로 만들어졌으며 16mm/kV의 미끄러짐 거리를 가지고 있습니다., 20mm/kV 또는 25mm/kV, 응용 프로그램에 따라. 접촉은 구리 또는 구리 합금으로 만들어지며 높은 전도성과 낮은 저항을 위해 설계되었습니다.작동 메커니즘은 사용하기 쉽고 신뢰할 수있는 전환 성능을 제공합니다지원 구조는 강철으로 만들어져 우수한 안정성과 내구성을 제공합니다.
고전압 단속 스위치는 CB와 지식 스위치 모두에 2000 배의 기계적 수명을 가지고 있습니다.그것은 최대 1000 미터 고도에서 작동 할 수 있으며 -25 ~ 40 °C의 주변 온도 범위에서 작동 할 수 있습니다이 스위치는 126KV의 평판 전압을 가지고 있으며 고전압 전력 시스템에서 사용하기에 적합합니다.
고전압 단속 스위치는 전력 전송 및 유통 시스템뿐만 아니라 고전압 전기가 존재하는 다른 응용 프로그램에서 널리 사용됩니다.유지보수 도중 근로자 및 장비의 안전을 보장하기 위한 필수 도구입니다., 수리 및 비상 상황.
| 기술 매개 변수 | 설명 |
|---|---|
| 제품 이름 | 고전력 분리 차단기 |
| 주요 블레이드 이동 접촉판의 클램핑 힘 | ≥140±30N |
| 전력 주파수 1분 전압을 견딜 수 있습니다 (효율적 값) | 230/265KV |
| 단계 사이의 중심 거리 | ≥2000번 |
| 가속 전류 | 1600/1250/630 A |
| 기계적 수명 | CB: 2000번; Grounding Switch: 2000번 |
| 격리 스위치 주 회로 저항 | ≤ 75 μΩ |
| 실내 온도 | -25 ~ 40°C |
| 단계 간 단열 거리 | ≥1000번 |
| 얼음 두께 | ≤100mm |
| 단열기의 굴림 거리 | 16mm/kV,20mm/kV,25mm/kV |
| 제품 종류 | 전기 차단 도구 |

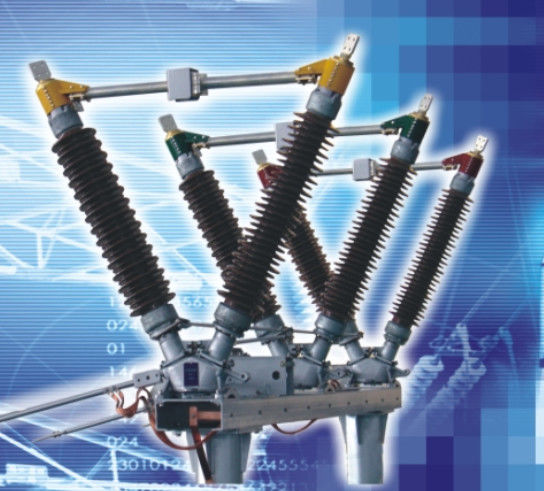

GW5 (GT10) -126D/1600-40 야외 AC 고전압 격리 스위치는 두 개의 기둥의 수평 회전 구조로, 스위치의 각 기둥은 기둥, 전류 회로,그리고 두 개의 포스트 단열기밑에 굽은 gigi의 한 쌍이 있는데, 이 gigi의 매시 상태 조절을 위해 각자의 축을 따라 위아래로 움직일 수 있습니다.두 개의 포스트 단열기는 V 모양의 각을 형성합니다
50 °: 전류 회로는 포스트 단열기의 상단에 위치합니다. 움직일 때, 밑에 있는 우산 기어는 두 단열기를 회전하도록 만듭니다.따라서 90도 회전하기 위해 그것에 연결 된 전도기 팔을 운전, 수평적 골절을 형성하고 회로의 열과 폐쇄를 완료합니다.
GW5 (GT10) -126D/1600-40 수평 단절 외부 AC 고전압 격리 스위치는 50Hz의 AC 주파수와 110KV의 명소 전압을 가진 시스템에 적합합니다.무부하 상태에서 고전압 선을 전환하는 데 사용됩니다., 그리고 고전압 버스바, 차단기 및 유지 보수 중인 다른 전기 장비를 전기적으로 고전압 라인에서 격리합니다.또한 작은 용량 또는 인덕티브 전류를 전환하는 데 사용할 수 있습니다.
