제품 상세 정보:
결제 및 배송 조건:
|
| 종류: | 배포 미터링 박스 | 양식: | 전체 패키지 |
|---|---|---|---|
| 작동 전압: | 고전압 | 샐 보호 그레이드: | IP67 |
| 가속 전류: | 1250A | 껍질 재료: | 알루미늄 코팅 아연 플레이트 |
| 강조하다: | 1250A 고전압 스위치장치,SF6 가스 단열 스위치장치,33kV 고전압 스위치장치 |
||

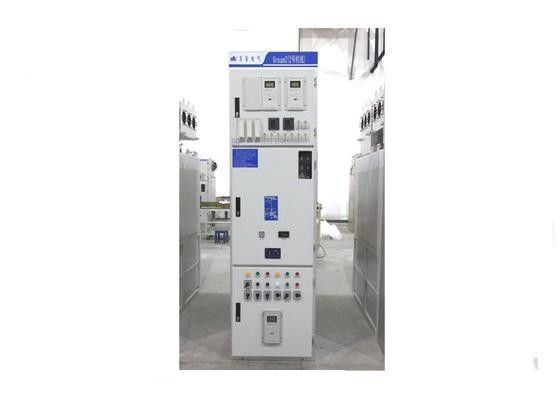

고전압 스위치장치 / 33kV 1250A GIS SF6 가스 단열 스위치장치
개요:

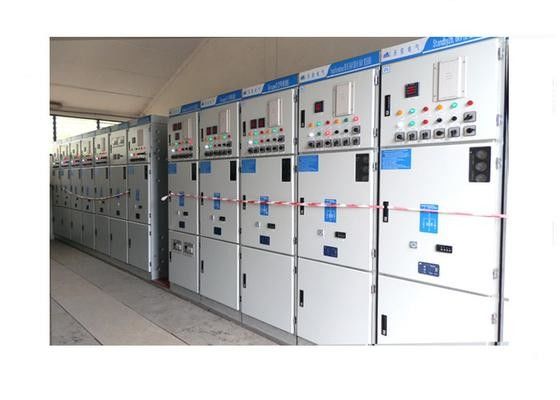

XGN49 시리즈 실내 가스 단열 금속 접착 스위치전력발전소, 변속소, 복합 변속소 및 전기 전력 시스템에 적합합니다. 이는 3단계 실내 AC 단일 버스바와 50Hz, 35kV 등급 전압의 단절 단일 버스바입니다.통제하는 데 사용됩니다, 전기를 받아서 배포합니다.
빠른 파라미터:
| 정량 전압 | 40.5kV |
| 명목 주파수 | 50,60Hz |
| 가속 전류 | 1250A |
| 가속 전류 | 2531,5,40kA |
| 등급 전류 | 50, 63, 80kA |
| 전력 주파수 전압을 견디기 | 95kV (단계에서 단계, 단계에서 지상) |
| 118kV (이솔레이션 클리어 사이) | |
| 등급 번개 충동 저항 전압 | 185kV (상단계와 상단계, 상단계와 지상) |
| 215kV (이솔레이션 클리어 사이) | |
| 보호 정도 | IP67 (가스로 가득 찬 부실) IP4X (LV 부문) |
작동 환경 상태:
공기 온도: 최대: +40, 최소: -25 (평균 24시간 동안 35도 이상)
해발 고도: <= 3000m
공기 습도: 24시간 동안 측정된 평균 상대 습도는 95%를 넘지 않으며, 한 달 평균 상대 습도는 90%를 넘지 않습니다.24시간 동안 측정된 평균 수증기 압력은 2보다 높지 않습니다..2kPa, 월 평균 수증기 압력은 1.8kPa를 초과하지 않습니다.
빈번한 강한 진동 없이
2차 시스템의 인덕션 전자기 간섭 범위는 1.6kV 이상이 아닙니다.
위의 조건에서 제외된 조건은 제조사와 협상이 필요합니다.
주문 통보:
주문시 다음 자료를 제공하시기 바랍니다.
A. 주요 루프 및 단일 와이어 시스템 다이어그램의 스키마 번호, 파레토 다이어그램
B. 2차 루프의 배선 배열 도표, 단말기 파레토 도표
C. 스위치장치 안의 전기 부품의 종류, 사양, 양
D. 고객으로부터 버스바의 재료와 사양을 요청하지 않으면 제조업체의 요구 사항을 제시합니다.
E. 스위치 장비가 특별한 환경 조건에서 사용된다면 주문할 때 표시되어야 합니다.
F. 요구 없이 스위치 장비의 색상이 제조업체의 표준에 부합하는 경우
G. 저장된 에너지, 제어, 보조 회로의 신호 전원 공급의 전압;
H. GIS의 각 면을 사용함
I. 예비 부품 및 액세서리 요구 사항의 종류 및 양
