750KVA 유입식 전력 변압기 (YNd11 결선, ONAN 냉각 방식) - 산업용 전력 분배용

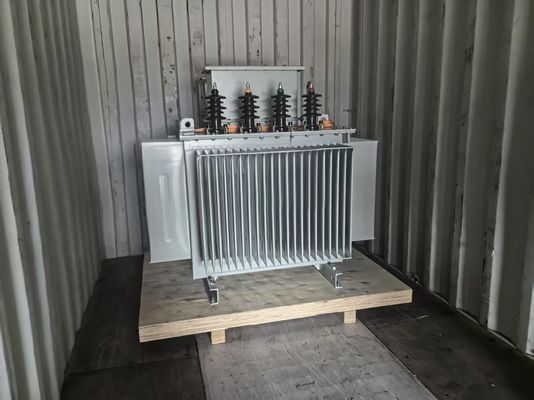

큰 이미지 : 750KVA 유입식 전력 변압기 (YNd11 결선, ONAN 냉각 방식) - 산업용 전력 분배용

제품 상세 정보:

Place of Origin:	CHINA
브랜드 이름:	Oil-immersed transformer
인증:	IEC 60076
Model Number:	S-M-750/13.8-0.48

결제 및 배송 조건:

최소 주문 수량:	1 세트
가격:	To be pending
포장 세부 사항:	팔레트
배달 시간:	30일
지불 조건:	l/c & t/t
공급 능력:	300은 / 년에서 설정합니다

상세 제품 설명

오일 등급:	25# 오일	평가 된 preaquement:	60Hz
유형:	SM-750/13.8-0.48	절연 등급:	에이
정격 용량:	750kva	태핑 범위:	± 2x2.5%
정격전류:	31.4/902.1 a	연결반:	YNd11
강조하다:	750kVA 오일 잠수 전력 트랜스포머 , YNd11 연결 전력 변압기 , ONAN 냉각 배전 변압기

S-M-750/13.8-0.48 유입식 전력 변압기 - 750KVA, 13800/480V, 60Hz, 삼상

S-M-750/13.8-0.48 유입식 전력 변압기는 중전압 1차 회로에서 저전압 2차 배전 시스템으로 강압 변환을 위해 설계된 삼상, 60Hz 전력 분배 장치입니다. 중국에서 GB 인증 하에 제조된 이 장치는 각각 13800V 및 480V의 1차 및 2차 전압으로 750KVA의 정격 용량을 제공합니다.

기술 사양

제품 모델	S-M-750/13.8-0.48
정격 용량	750 KVA
상 수	3상
정격 주파수	60 Hz
정격 전압	13800 / 480 V
정격 전류	31.4 / 902.1 A
탭 범위	±2x2.5%
결선 그룹	YNd11
주변 온도	28°C
절연 등급	A
냉각 방식	ONAN (Oil Natural Air Natural)
유 등급	25# 변압기유
인증	GB 표준

주요 특징

높은 용량 및 전류 정격: 750KVA로 정격되었으며 1차 전류 31.4A, 2차 전류 902.1A로 산업, 상업 및 유틸리티 응용 분야에서 상당한 부하 요구 사항을 지원합니다.
전압 변환: 13800V 1차 입력을 표준 산업 및 상업용 배전 전압에 적합한 480V 2차 출력으로 변환합니다.
유연한 탭 범위: 오프 회로 탭 ±2x2.5%를 통해 그리드 변동 및 부하 변화를 보상하기 위한 정밀한 전압 조절이 가능합니다.
YNd11 결선 그룹: 중성점 접지가 있는 델타 결선 1차 및 스타 결선 2차는 균형 잡힌 위상 변위를 제공하며 삼상 및 단상 부하를 모두 지원합니다.
ONAN 자연 냉각: 외부 팬이나 펌프 없이 자연 대류를 사용하여 열을 방출하므로 보조 전력 소비 및 유지 보수 요구 사항을 줄입니다.
A 등급 절연 시스템: 고품질 절연 재료는 전기적 고장, 열 노화 및 유전체 스트레스에 대한 안정적인 보호를 제공합니다.
25# 변압기유: 우수한 유전 강도와 열 전도성을 제공하여 열을 효과적으로 방출하고 내부 부품을 절연합니다.
주변 온도 정격: 최대 28°C의 주변 온도에서 안정적인 작동을 위해 설계되었습니다.
GB 인증: GB 표준에 따라 제조 및 테스트되어 중국 및 국제 품질 요구 사항 준수를 보장합니다.

응용 분야

산업 시설: 제조 공장, 가공 장치, 정유 공장 및 안정적인 480V 전원 공급이 필요한 중장비 운영을 위한 안정적인 전압 강압을 제공합니다.
상업용 건물: 고층 사무실 건물, 쇼핑몰, 병원, 호텔 및 교육 기관에 대한 지속적인 전력 공급을 보장합니다.
주거 지역: 대규모 주택 개발 및 아파트 단지를 위한 지하 배전망 및 지역 변전소를 지원합니다.
유틸리티 부문: 전압 조절 및 주거 지역 및 시립 인프라에 대한 효율적인 전력 분배를 위해 유틸리티 변전소에 배치됩니다.
인프라 프로젝트: 공항, 기차역, 수처리 시설 및 기타 중요 공공 유틸리티 프로젝트에 설치됩니다.
재생 에너지 통합: 480V AC 배전이 필요한 태양광 발전소 및 풍력 발전 시스템의 강압 변압기 역할을 합니다.

포장 및 물류

포장 방법: 내륙 및 해상 운송 중 충격 손상을 방지하기 위해 내부 폼 쿠셔닝 및 패딩이 있는 고강도 목재 상자에 고정됩니다. 각 상자에는 취급 지침, 제품 식별 및 추적을 위한 배송 표시가 명확하게 라벨링되어 있습니다.

원산지: 중국

규정 준수: GB 표준에 따라 설계 및 제조되어 전 세계 기존 전력 분배 인프라에 원활하게 통합됩니다.

배송 시간: 실제 주문 수량 및 생산 일정에 따라 달라집니다. 확정된 리드 타임은 영업팀에 문의하십시오.
가격 및 결제: 주문량, 기술 사양 및 Incoterms에 따라 협상됩니다. 자세한 견적은 영업팀에 문의하십시오.

기술 지원 및 애프터 서비스

설치 안내: 올바른 설치, 연결 및 시운전 절차에 대한 현장 또는 원격 기술 지원.
운영 및 유지 보수 지원: 정기 유지 보수 일정, 오일 테스트 및 부품 검사에 대한 포괄적인 문서 및 전문가 안내.
문제 해결 및 고장 진단: 원격 통신, 데이터 분석 또는 현장 서비스 방문을 통한 신속한 고장 식별 및 해결.
현장 검사: 변압기 상태, 열 성능 및 절연 무결성을 평가하기 위한 주기적인 현장 방문.
운영자 교육: 안전한 운영 및 효과적인 유지 보수 관행을 보장하기 위한 엔지니어링 및 유지 보수 팀을 위한 맞춤형 교육 프로그램.
예비 부품 공급: 부싱, 탭 절환 장치, 냉각 요소 및 개스킷을 포함한 모든 변압기 부품에 대한 정품 교체 부품 공급.
원격 진단 서비스: 예측 유지 보수 및 실시간 성능 추적을 가능하게 하는 디지털 모니터링 시스템 통합 지원.
