| 환경: | 실내 | 정격 전류: | 630A |
|---|---|---|---|
| 전형적인 제품: | GI | 보호 등급: | IP4X |
| 강조하다: | 중간 전압 개폐기,GI는 격리한 개폐기를 가스를 발산합니다 |
||
일반

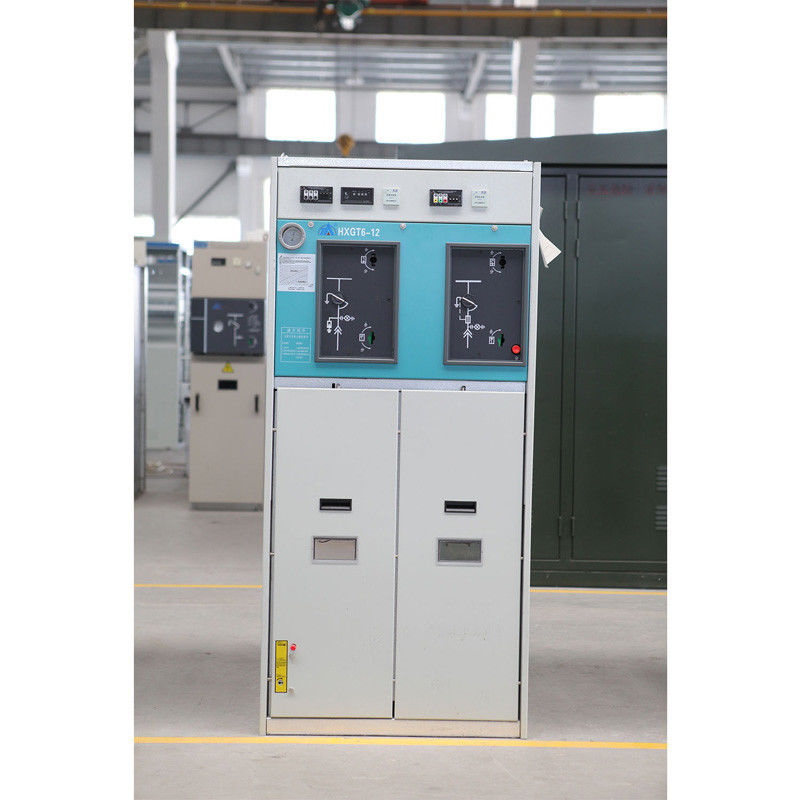

GI는 발전소, 변전소, 결합한 변전소 및 삼상 실내 AC 단 하나 공통로 및 50Hz의 전력을 통제하고, 받아들이고 배부하기 위하여 이용된 35kV에 의하여 평가된 전압을 가진 단 하나 공통로를 구분하는 인 전력 체계를 위해 적당합니다.
유효한 단위
>> C: 케이블 스위치
>> De: 접지도의 직접적인 케이블 연결
>> D: 직접적인 케이블 연결
>> F: 스위치 신관 단로기
>> V: 진공 차단기
>> : 공통로 접지
>> Sl: 공통로 Sectionalizer의 짐 틈 스위치
>> Sv: 공통로 Sectionalizer의 진공 차단기
>> 콜럼븀: 차단기 단위
>> M: 미터로 재는 단위
>> Mt: 미터로 재는 관세 단위
기능 설계
1. 믿을 수 있는
각 격실에는 개인적으로 감시되고 & 그것의 자신의 압력 기복 장치가 있습니다.
2. 안전
1 차적인 옆 성분은 신비하게, 가스에 의하여 채워진 격실 이렇게 무신경한 둘러싸이고
대기권에, 먼지 &dust.
3. 공간 절약
더 작은 발은 개폐기 정면에 모든 가동을 인쇄합니다.
4. 경제적으로 능률
감소된 공간 & 표면 필요조건. 긴 서비스 기간 유지 보수가 필요 없는 가스 격실.
명세
| 아니다. | 품목 | 단위 | 모수 | |
| 1 | 정격 전압 | KV | 12 | |
| 2 | 주요 공통로 정격 현재 | A | 630 | |
| 3 | 정격 현재 | A | 630 | |
| 4 | 정격 빈도 | HZ | 50 | |
| 5 | 정격 단기간 반항 현재 | KA | 20 | |
| 6 | 정격 단기간 연속적인 시간 | S | 4 | |
| 7 | 정격 최고봉 반항 현재 | KA | 50/125 | |
| 8 | 현재를 만드는 정격 단락 | KA | 50 | |
| 9 | 현재를 끊는 정격 활동적인 짐 | A | 630 | |
| 10 | 현재를 끊는 정격 폐회로 | A | 630 | |
| 11 | 정격 케이블 위탁 끊는 현재 | A | 10 | |
| 12 | 평가되는 접지 스위치 단기간 저항 현재 | KA | 20 | |
| 13 | 스위치를 평가되는 지상에 놓기 단락 내구 | S | 4 | |
| 14 | 스위치를 평가되는 지상에 놓기 최고봉 반항 현재 | KA | 50 | |
| 15 | 등급 절연제 수준 | 1min 힘 빈도 반항 전압 | KV | (단계에 배경을 실행하는 단계) 42; (거리를 고립시키기) 48 |
| 번개 전류 반항 전압 (피크값) | KV | (단계에 배경을 실행하는 단계) 75; (단계에 배경을 실행하는 단계) 85 | ||
| 16 | 중요한 고리 저항 | ≤400 | ||
| 17 | 기계적인 생활 | 짐 스위치 | 시간 | 5000 |
| 접지 스위치 | 시간 | 2000년 | ||
| 18 | 보조 반복 1min 힘 빈도 반항 전압 | KV | 2 | |
| 19 | SF6 정격 가스압력 (20ºC 계기 압력) | Mpa | 0.04 | |
| 20 | SF6 가스 연례 누설 비율 | 1% | ||
| 21 | 보호 급료 | IP4X | ||
