제품 상세 정보:
결제 및 배송 조건:
|
| 격리된 유형: | SF6 가스 절연 | 정량 전압: | 12 kV |
|---|---|---|---|
| 가등식 끊기 전류: | 31.5KA | ||
| 강조하다: | GI는 격리한 개폐기를 가스를 발산합니다,중간 전압 개폐기 |
||

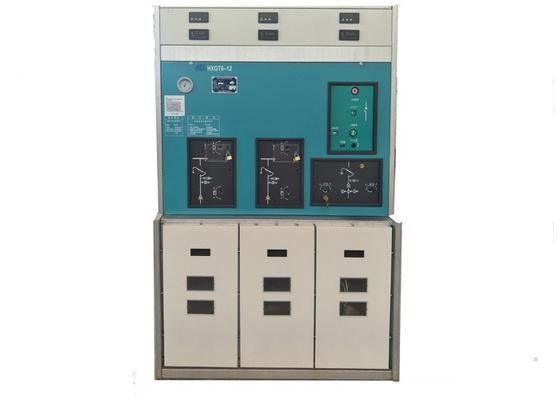

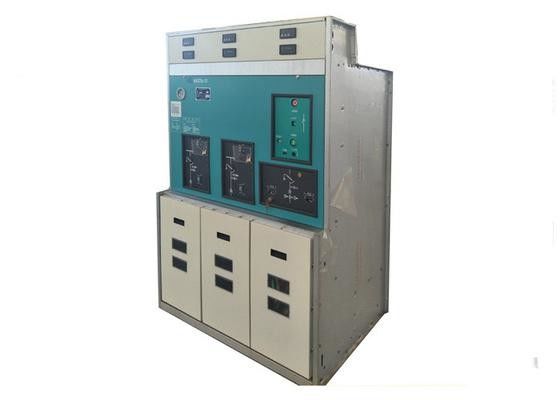

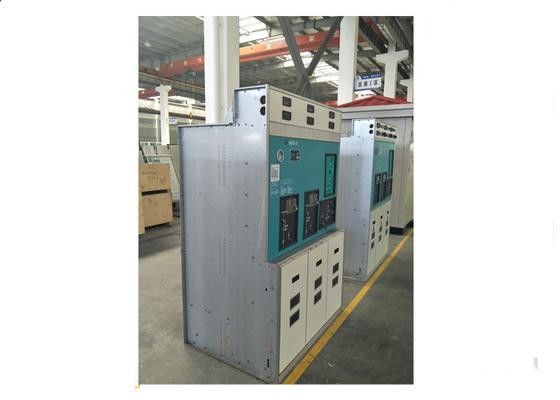

SF6 가스 단열 고리 주 단위12KV 금속 - 장치변속기
전반적인 설명
HXGT6 (XGN58)-12 SF6 반지 주전자 스위치장치 (이하 '소개장치'라 함)RMU) 는 우리 회사의 실제 전력 공급 상황에 따라 설계 및 개발되었습니다. 그것은 새로운 세대의 실내 10kV MV 전기 장치입니다.그리고 도시 전력망 변환과 건설에 적용될 수 있습니다., 제품은 타입 테스트 및 시범 시험에 적용됩니다, 성능 지수는 IEC 298의 요구 사항을 충족합니다.그것은 작은 부피의 장점을 처리, 가벼운 무게, 간단한 조작, 안전한 사용, 환경과 날씨에 영향을받지 않고 높은 신뢰성 및 유지 보수 무료.
스위치 장치는 금속 칸막이의 모든 주요 회로를 봉인하고 SF6 가스를 활 끄기 및 단열 매체로 사용하는 복합 장치의 일종입니다.그것은 반지 네트워크 전원 공급 및 10kV MV 전원 공급 네트워크에서 이중 방사력 전원 공급에 적합합니다또한 터미널 전원 공급에 사용됩니다. 링 네트워크 전원 공급의 사용으로 인해 전원 공급의 신뢰성이 증가하므로 광물 공장, 거주 지역, 학교,공원, 등에 대한 전력 분배 및 제어. 또한, 그 편리한 연결 및 설치로 인해, 작은 부피,그것은 또한 원자력 측면의 고전압 장비로 서브 스테이션에서 사용됩니다..
서비스 상태
A. 고도 ≤1000m (해수면 위로)
B. 주변 온도: -25oC~+40oC;
C. 바람의 속도 ≤34m/s
D. 그 점 은 규칙적 으로 튀는 것 이 없어야 한다.
기본 기술 매개 변수
| S/N | 항목 | 단위 | 매개 변수 |
| 1 | 가등전압 | kV | 12 |
| 2 | 등급 주파수 | Hz | 50 |
| 3 | 등급 부하 스위치 전류 | A | 630 |
| 4 | 가등기 주 회로 단시간 저항 전류 (r.m.) 3초 | kA | 20 |
| 5 | 주 회로 역학 전류 등급 (피크) | kA | 50 |
| 6 | 가등급 주 회로 가동 전류 (최고) | kA | 50 |
| 7 | 가등급 액티브 로드 브레이킹 전류 | A | 630 |
| 8 | 가등식 닫힌 루프 끊기 전류 | A | 630 |
| 9 | 5% 가량 액티브 로드 브레이킹 전류 | A | 31.5 |
| 10 | 가등식 케이블 충전 단절 전류 | A | 10 |
| 11 | 변압기 부하 없는 부식 전류 | A | 1600kVA 변압기 무부하 전류 |
| 12 | 가등식 피지 끊기 전류 | kA | 31.5 |
| 13 | 가등식 전류 | A | 1500 |
| 14 | 전체 용량 중단 시간 | 시간 | 100 |
| 15 | 기계적 생명 | 시간 | 10000 |
| 16 | 1분 전력 주파수 전압을 지구로 견딜 수 있습니다. | kV | 42/48 |
| 17 | 번개 충동 지구로 전압을 견딜 수 있습니다. | kV | 75/85년 |
| 18 | SF6 가스 등급 전압 (표압 20°C) | MPa | 0.04 |
| 19 | SF6 연간 가스 누출률 | ≤0.2% | |
| 20 | 모터 작동 전원 공급, 전압 | V | DC48, AC220, 110 |
| 21 | 폐쇄 모터 전류 | A | 0.5 |
| 22 | 열 전류 | A | 2.5 |
HV 퓨즈 기술 매개 변수
| S/N | 가등전압 | 가등 전류 | 등급 퓨전 전류 | 가등식 끊기 전류 |
| XRNT | 12 | 40 | 6.3 10 16 20 25 31.5 40 | 31.5 |
| 100 | 50 63 71 80 100 | 31.5 | ||
| 125 | 125 | 31.5 |
