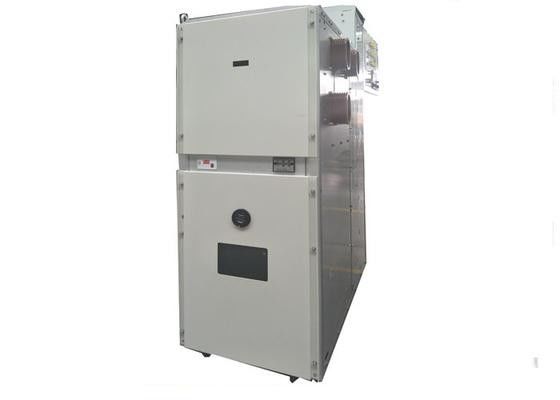

KYT8 (KYN28A) - 24의 안전 전기 금속 입히는 개폐기 미터로 재는 내각

KYT8 (KYN28A) - 24 안전 전기 금속 접착 스위치 기기 측정 캐비닛

전반적인 설명

KYN28-24 타입 장갑 제거 AC 금속 스위치 캐비닛은 3 단계 AC50Hz, 등급 전압 24KV 실내 전력 배급 장비입니다.산업 및 광산 기업에서 전기 에너지를 받아서 배포하는 것을 통제합니다, 보호 및 모니터링, 회로, ect. 또한 자주 작동 장소를 제어하는 데 사용할 수 있습니다.

1서비스 상태

1. 고도: <= 1000m
2. 대기 온도:-15°C~+40°C ((-25°C는 운송 및 보관 허용됩니다 );
3. 관련 습도:일일 평균 습도 ≤95%
4. 월 평균 습도 <=90%
5. 응축 및 II급 오염 환경에 적합합니다.
6. 부식성, 불화성 가스 및 증기 및 규칙적인 심한 충격 없이
7. 특별한 서비스 조건에 대해 제조업체와 협상 할 필요가 있습니다.
8. 지진 강도는 8등급을 초과하지 않습니다.

2구조
2.1 장치
스위치 기어 장치는 CNC 기계 도구 가공에 의해 수입 알루미늄 진크 강철 장을 채택하고, 다중 접기 제작을 사용하여 강한 산화 저항과 염화 저항, 가벼운 무게,강력한 메커니즘 강도.
보호 수준 IP4X와 함께 장치는 4 개의 분리 된 컴포넌트로 나뉘어 있습니다. 문이 상자와 차단기를 열면 보호 수준은 IP2X입니다.

2.2 트롤리 (VCB)
트롤리 프레임 CNC 기계 도구에 따라 얇은 스티어와 함께 조립. 트롤리는 기계적 인 인터클로크를 안전하고 신뢰할 수 있도록 스위치 기기와 조율되었습니다.같은 사양의 트롤리는 교환이 가능합니다..
서킷 브레이커 트롤리는 진공 서킷 브레이커와 다른 보조 장비가 장착되어 있으며, VCB는 ABB의 서킷 VD4 또는 우리 스스로 제조한 VT19이 될 수 있습니다.연결이 끊어진 위치에서 안정적으로 잠금 할 수 있습니다, 신뢰성 있는 연결을 보장하기 위한 시험 위치

2.3 버스바 구성 요소
부지 버스는 다른 지원 없이 정적 접촉 상자와 주 버스 바에 연결된다. 주 버스 바는 활 장애의 경우 부싱에 의해 분리되고 고정된다.
이 구조는 사고가 다른 캐비닛으로 확산되는 것을 효과적으로 막을 수 있습니다.

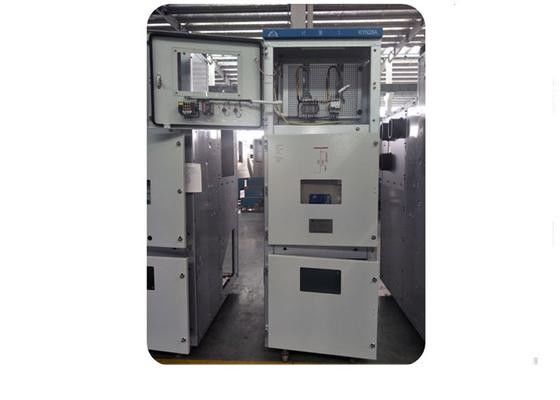

2.4 계기장
모든 종류의 스위치, 상태 표시기 및 측정 기기 등을 기기의 문에 장착 할 수 있습니다. 보호 리레, 2차 전선, 단말기 및 공기 스위치, 저전압 피지, 등기기장 안쪽에 장착되어 있습니다..

2.5 안전 잠금
단속기, VCB 및 패널 문 사이에 "Anti-5" 기계적 잠금 장치가 있습니다. 잘못된 작동을 방지하기 위해 신뢰할 수있는 측정, 편리하고 안전한 유지 보수, 유연한 작동.

3외적인 차원 및 무게
