| 아크 소화 매체: | 비어 있는 | 구조: | MCCB |
|---|---|---|---|
| 막대기의 번호: | 3 | 가속 전류: | 630A |
| 강조하다: | 진공 짐 틈 스위치,sf6 짐 틈 스위치 |
||

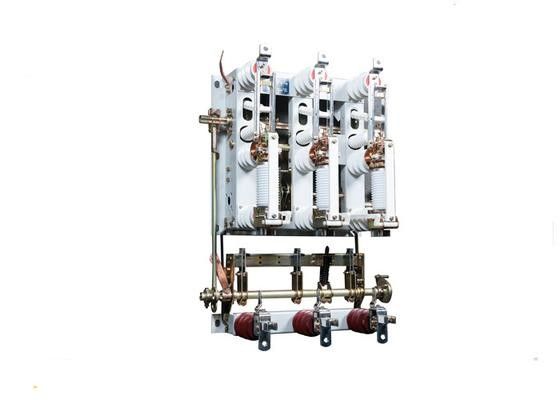

실내 고전압 로드 스위치 MCCB 구조 진공 로드 브레이크 스위치
전반적인 설명
FN16A-12 시리즈 스위치는 AC 50Hz, 10kV 네트워크의 정량 전압, 부하 전류, 과부하 전류 및 폐쇄 단회로 전류를 끊을 수 있습니다.전기 단회로 끊기 전류 조합, 특히 기름 없는 경우, 유지보수가 필요 없고 자주 작동하는 장소입니다.
혁신적인 제품 디자인, 작은 크기, 유연한 설치, 간단한 조작, 수동, 전기 두 기능 작동.또한 스위치의 뒤에 직접 조작 될 수 있습니다, 당신은 작동 메커니즘을 재보급할 필요가 없습니다.
기술 매개 변수: 로드 스위치
| - 아니 | 항목 | 단위 | 매개 변수 |
| 1 | 정량 전압 | kV | 12 |
| 2 | 명목 주파수 | Hz | 50 |
| 3 | 가속 전류 | A | 630 |
| 4 | 가등급 액티브 로드 브레이킹 전류 | A | 630 |
| 5 | 가등식 끊기 전류 회로 | A | 630 |
| 6 | 5%의 가등식 액티브 로드 브레이킹 전류 | A | 31.5 |
| 7 | 용량 케이블 충전 단절 전류 | A | 10 |
| 8 | 용압기 정렬 전류 | A | 400 |
| 9 | 부하 없는 트랜스포머의 가속 전류 | 1600kVA 트랜스포머 무부하 전류 |
|
| 10 | 1분 주파수 저항 전압 (rms) 지상, 간단, 진공 파열 / 격리 포트 |
kV | 42/48 |
| 11 | 전체 먹이 전기 충동 저항 전압 (피크) 토양, 인터페지, 진공 파열 / 격리 포트 |
kV | 75/85년 |
| 12 | 가명 짧은 시간 동안 전류를 견딜 수 있다 (열성 안정성) | kA/s | 20/3 |
| 13 | 정량 피크 저항 전류 (역학적 안정성) | kA | 50 |
| 14 | 가파른 회로 전류 | kA | 50 |
| 15 | 가등 전류 끊기 시간 | 시간 | 10000 |
| 16 | 기계적 수명 | 시간 | 10000 |
| 17 | 연락 허가 마모 축적 두께 | mm | 3 |
| 18 | 개방 및 폐쇄 작동 토크 (힘) | Nm | 120(240) |
| 19 | 2차 제어 전력 전압 | V | AC / DC 240 |
| 20 | 순중량 | 1kg | 61 |
| 21 | 크기 | mm | 720 x 490 x 885 |
| 22 | 패키지 크기 | mm | 830 x 900 x 520 |
