| 정량 전압: | 40.5kV | 가속 전류: | 630A |
|---|---|---|---|
| 퓨즈 정격 전류: | 100A | 접지 스위치 제작 Current: | 31.5KA |
| 강조하다: | 고전압 짐 스위치,진공 짐 틈 스위치 |
||

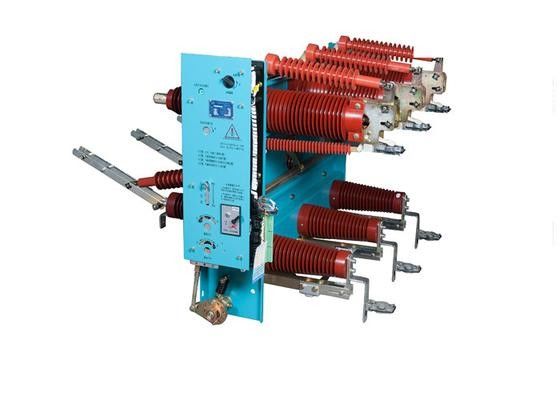

실내 고전압 진공 로드 브레이커 스위치, 로드 스위치 - 피지 조합
일반
FT16-40.5FT16-40.5R는 AC 50HZ, 35Kv의 평형 전압과 함께 전력 네트워크에 적용됩니다. 그것은 부하 전류, 과부하 전류 및 단장 전류를 끊는 데 적용 될 수 있습니다.이 제품은 HXGT16-40.5 실내 AC 금속 접착 스위치 장치 및 DFT16-40.5 외부 HV 케이블 가닥 박스의 주요 요소입니다.HXGT16는 35KV 콤팩트 서브 스테이션,중등 소규모 유통 서브 스테이션을 위해 특별히 설계되었습니다.그것은 특히 최고의 선택 풍력 터빈 발전기 시스템 및 전력 전송 gri 장비의 제어 및 보호 트랜스포머 터미널.DTW는 전력 전송 케이블을 통행하는 역입니다. 외부 케이블 라인 제어, 접촉, 탭, 지점 또는 변환에 사용됩니다.
매개 변수
| S/N | 항목 | 단위 | 데이터 | |||||
| 1 | 정량 전압 | kV | 40.5 | |||||
| 2 | 명목 주파수 | Hz | 50 | |||||
| 3 | 가속 전류 | A | 630 | |||||
| 4 | 퓨즈 등급 전류 | A | 100 | |||||
| 5 | 평준 단시간 저항 전류 | KA | 20 | |||||
| 6 |
가시 단절 발생 전류 |
s | 4 | |||||
| 7 | KA | 50 | ||||||
| 8 | 정량 피크 저항 전류 | KA | 50 | |||||
| 9 | 부하 부식 전류 | A | 630 | |||||
| 10 | 가등급 전송 (수용) 끊기 전류 (100A 피지와 함께) | A | 2000 | |||||
| 11 | 전류를 만드는 Earthing 스위치 | KA | 31.5 | |||||
| 12 | FT16-40.5 주 회로 저항 | u오 | ≤200 | |||||
| 13 | FT16-40.5R 주 회로 저항 (피지 연결 저항을 포함하지 않음) | u오 | ≤ 400 | |||||
| 14 | 개장 시간 | ms | 60~70 | |||||
| 15 | 퓨즈 등급 끊기 전류 | KA | 31.5 | |||||
| 16 | 이름용 단열 수준 | 1분 전력 주파수 저항 전압 |
단계에서 단계로/단계에서 지상으로 | KV | 95 | |||
| 골절/ 격리 골절 | 95/118 | |||||||
| 번개 충동 전압을 견딜 수 있습니다 (피크 값) |
단계에서 단계로/단계에서 지상으로 | 185 | ||||||
| 골절/ 격리 골절 | 185/215 | |||||||
| 17 | 기계적 수명 | 로드 스위치 | 시간 | 10000 | ||||
| 단속기 | 2000 | |||||||
| Earthing 스위치 | 2000 | |||||||
| 18 | 크기 | HXGT16 | 너비 | mm | 1200,2000 | |||
| 깊이 | 1600 | |||||||
| 높이 | 1900,2000 | |||||||
| DTW | 너비 | 1800 | ||||||
| 깊이 | 2300 | |||||||
| 높이 | 2100 | |||||||
