제품 상세 정보:
결제 및 배송 조건:
|
| 정격전압: | 12/24KV | 정격전류: | 630A |
|---|---|---|---|
| 쉘 소재: | 스테인레스 스틸 | 고도: | ≤1000m |
| 정격주파수: | 50Hz | 가격: | To be pending |
| 강조하다: | 포장된 변압기 변전소,전원 분배 변전소 |
||

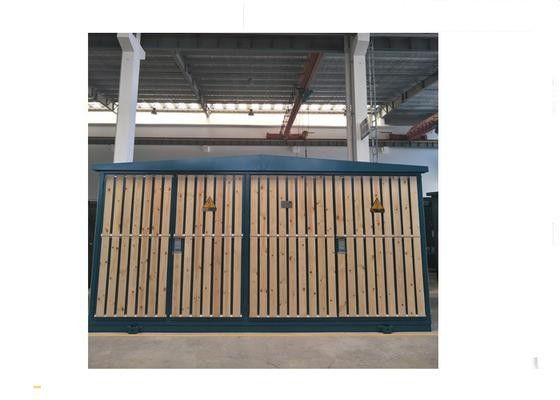

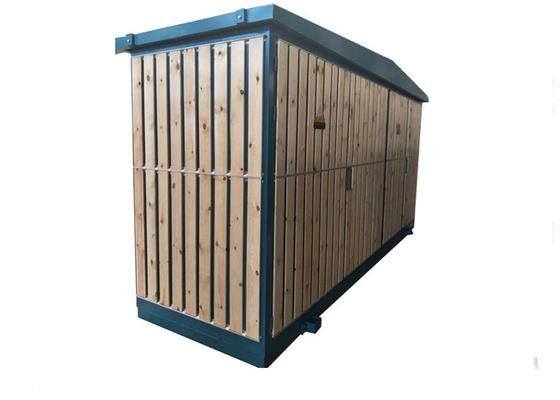

의DFT6-12/24 시리즈 케이블 가닥 상자새로운 세대의 야외 전원 공급 장비입니다.12kV 및 24kV 전력 네트워크 케이블 시스템이 기계는전력 수용 및 분배, 외부 환경에서 신뢰할 수있는 케이블 연결, 분화 및 전송 기능을 제공합니다.
콤팩트한 구조와 미적 인 장벽으로,이링 메인 유닛 (RMU) 케이블 가닥 상자특히제한된 설치 부지그리고높은 환경 요구 사항다음을 포함합니다.
DFT6-12/24 시리즈는 다음을 위해 사용됩니다.
이건야외 분배 측정 상자다음 조건 하에서 안정적으로 작동하도록 설계되어 있습니다.
| 매개 변수 | 가치 |
|---|---|
| 고도 | 해발 1000m 이하 |
| 실내 온도 | -25°C ~ +40°C |
| 바람의 속도 | ≤ 34m/s |
| 규칙적인 강한 진동 | 아니 |
| 매개 변수 | 단위 | 12kV 값 | 24kV 값 |
|---|---|---|---|
| 가등전압 | kV | 12 | 24 |
| 가속 전류 | A | 630 | 630 |
| 평준 단시간 저항 전류 | kA/s | 25/2 | 25/2 |
| 등급 피크 저항 전류 | kA | 63 | 63 |
| 가등급 단시간 생산 전류 | kA/s | 50/2 | 63/2 |
| 1분 전원 주파수 전압을 견디기 | kV | 42 | 65 |
| 번개 충동 전압을 견딜 수 있습니다 | kV | 75 | 125 |
| 기계적 인 내구성 | 시간 | 10,000 | 10,000 |
| SF6 가스 압력 (20°C 지표 압력) | MPa | 0.04 | 0.04 |
| 누출률 / 년 | - | ≤ 1% | ≤ 1% |
| 매개 변수 | 단위 | 12kV 값 | 24kV 값 |
|---|---|---|---|
| 가등전압 | kV | 12 | 24 |
| 가속 전류 | A | ≤630 | ≤630 |
| 적용 가능한 케이블 가로 절단 | mm2 | 25 - 400 | 35 - 400 |
| 연결점 저항 | μΩ | 40 | 45 |
| 부분 면책 | Pc/kV | ≤10 / 13 | ≤10 / 21.5 |
| 열 안정성 등급 전압 | kA/s | 20/3 | 25/2 |
| 가명 역학적 전압 | kA | 50 | 63 |
| 1분 전원 주파수 전압을 견디기 | kV | 42 | 65 |
| 번개 충동 전압을 견딜 수 있습니다 | kV | 75 | 125 |
35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 그리고 필요에 따라 다른 경우.
