제품 상세 정보:
결제 및 배송 조건:
|
| 정격전압: | 13.8/0.4kV | 정격 용량: | 2500KVA |
|---|---|---|---|
| 태핑 범위: | ± 2x2.5% | 정격전류: | 104.6/3608.5A |
| 정격주파수: | 60Hz | 절연 등급: | 에이 |
| 기준: | IEEE C57.12 | 냉각 방식: | 오난 |
| 강조하다: | 포장된 변압기 변전소,전원 분배 변전소 |
||

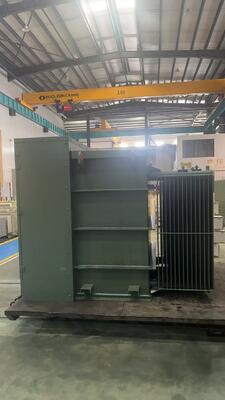

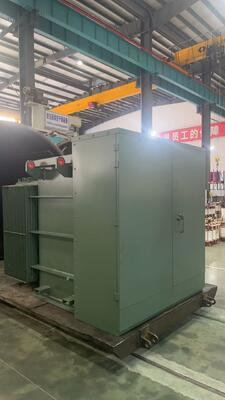

의ZGSL-H-2500/13.8-0.4 미국식 패드 탑재 트랜스포머그것은 콘크리트 패드에 야외 설치를 위해 설계 된 오일 침몰 패드 장착 3 단계 트랜스포머입니다. 2500 kVA의 정량, 13.8 kV / 0.4 kV의 정압,주파수 60 Hz그것은 특히 북미 시장에서 60 Hz 전력 시스템에서 야외 전력 분배 애플리케이션에 적합합니다.
| 테스트 항목 | 시험 결과 | 표준 요구 사항 |
|---|---|---|
| 단열 저항 | >2.5 GΩ | -- |
| 전압 비율 오류 | < ±0.5% | ≤ ±0.5% |
| 윙링 저항 불균형 (HV 측면) | 0.29% | ≤ 2% |
| 무부하 손실 | 270W | -- |
| 임페던스 전압 | 4.70% | -- |
| 로드 손실 | 19828 W | -- |
| 트랜스포머 오일 분해 전압 | 552kV | -- |
A:패드 탑재 변압기는 지상 수준의 콘크리트 패드에 설치된 미국식 야외 유통 변압기이다. 지하에 묻혀 있지 않다. 높은 보호급을 갖추고 있다.저조한 디자인, 그리고 걸을 수 있는 상면.
A:용량은2500kVA, 13.8 kV의 고전압 측면과 0.4 kV의 저전압 측면으로 중량 유통 시스템에 적합합니다.
A:냉각 방법은ONAN (오일 자연 공기 자연), 열 분비를 위해 기름의 자연적 환류에 의존합니다. 추가 팬이나 펌프가 필요하지 않으며 조용한 작동과 간단한 유지 보수로 이어집니다.
A:그것은 널리 사용 됩니다도시 유통망, 산업단지, 상업 단지, 태양광 발전소, 풍력 발전소, 공항, 항구 및 주거 지역외부에 패드 장착이 필요한 경우
A:그래, 트랜스포머는IEEE C5712단열 저항, 전압 비율, 윙링 저항, 무부하 손실, 저항 전압 및 오일 품질을 포함한 모든 테스트 항목이 요구 사항을 충족했습니다.그것은 적합성 인증과 함께 온다.
A:단열계급은A급, 등급 주파수는60 Hz, 60 Hz 전력 시스템에 특별히 설계되었습니다.
A:전체 무게는5618kg그 중1310kg트랜스포머 오일 (오일 등급: 25#)
A:네, 탭 범위는± 2×2.5%, 5 개의 탭 위치를 제공하여 네트워크 전압 변동을 유연하게 수용합니다.
