제품 상세 정보:
결제 및 배송 조건:
|
| 구조: | 철수 가능한 밀폐형 유형 | 정량 전압: | 3.6,7.2,12kv |
|---|---|---|---|
| 메인 부과의 정격 전류: | 630 ~ 4000a | 주요 루프 저항: | ≤400 |
| 강조하다: | GI는 격리한 개폐기를 가스를 발산합니다,중간 전압 개폐기 |
||

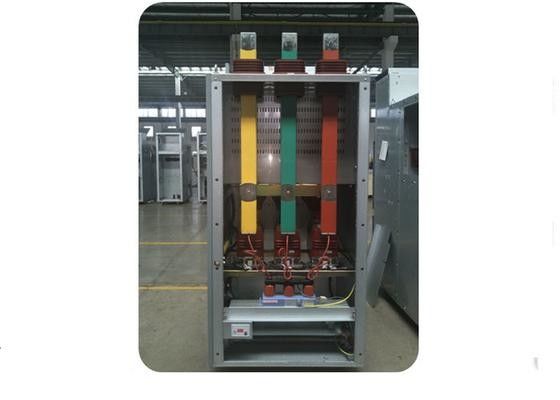

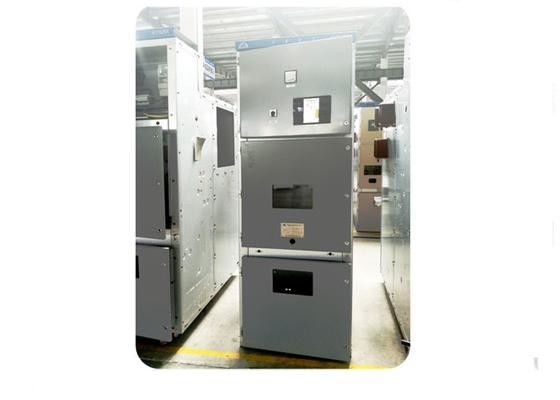

12KV 중부 장착 전기 전력 분배 AC 스위치장치
전반적인 설명
KYN28A-12Series Indoor AC Metal Clad Switchgear / Cabinet. 3단계 AC 등급 전압 12KV에 적합합니다.가등기 50Hz 전원 시스템으로 전기 에너지를 수신, 배포하고 제어합니다., 회로를 보호하고 감시합니다.
표준을 충족: GB3906-973~35KV AC 금속 장착 스위치장치, GB11022-89고전압 스위치장치 일반 기술 조건, IEC298 (1990)AC 금속에 둘러싸인 스위치장치 및 제어장치 등급 전압이 1kv 이상, 50kv 이하.
적용
12KV 꺼낼 수 있는 닫힌 스위치 장치는 주로 발전소, 중소 및 중소 규모의 발전소, 산업 및 광업 기업에서 사용됩니다.전력을 수신하기 위한 전력 시스템 및 2차 변속소, 전력 전송, 그리고 제어, 보호 및 모니터링을 구현하기 위해 큰 크기의 고전압 모터의 시작.
매개 변수
|
- 아니 |
항목 |
단위 |
매개 변수 |
|
|
1 |
정량 전압 |
KV |
12 |
|
|
2 |
주 버스바의 가등 전류 |
A |
630 |
|
|
3 |
가속 전류 |
A |
630 |
|
|
4 |
명목 주파수 |
HZ |
50 |
|
|
5 |
가시 단시간 저항 전류 |
KA |
20 |
|
|
6 |
가명 짧은 시간 연속 시간 |
S |
4 |
|
|
7 |
정량 피크 저항 전류 |
KA |
50/125 |
|
|
8 |
가벼운 회로 가동 전류 |
KA |
50 |
|
|
9 |
가등급 액티브 로드 브레이킹 전류 |
A |
630 |
|
|
10 |
명소 닫힌 루프 끊기 전류 |
A |
630 |
|
|
11 |
용량 전선 충전 단절 전류 |
A |
10 |
|
|
12 |
로딩 스위치 등급 |
KA |
20 |
|
|
13 |
가이드 스위치 등급 |
S |
4 |
|
|
14 |
가이드 스위치 등급 |
KA |
50 |
|
|
15 |
등급 단열 수준 |
1분 전력 |
KV |
(단계에서 단계/단계에서 지상) 42 |
|
번개 충동 |
KV |
(상단계에서상단계/상단계에서상단계) 75 |
||
|
16 |
주요 루프 저항 |
≤ 400 |
||
|
17 |
기계적 수명 |
로드 스위치 |
시간 |
5000 |
|
Earthing 스위치 |
시간 |
2000 |
||
|
18 |
보조 루프 1분 전력 |
KV |
2 |
|
|
19 |
SF6 가스 압력 |
MPa |
0.04 |
|
|
20 |
SF6 가스 연간 누출률 |
1% |
||
|
21 |
보호등급 |
IP4X |
||
