| 구조: | 철수 가능한 밀폐형 유형 | 정량 전압: | 3.6kV, 7.2kV, 12kV |
|---|---|---|---|
| 메인 부과의 정격 전류: | 630 ~ 4000a | 주요 루프 저항: | ≤400 |
| 강조하다: | GI는 격리한 개폐기를 가스를 발산합니다,중간 전압 개폐기 |
||

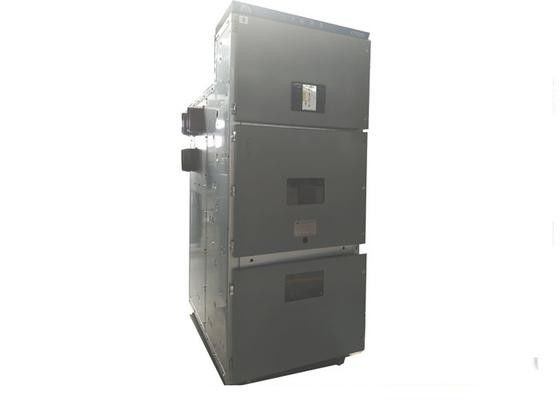

실내에서 제거 할 수 있는 AC 메타 l- 코팅 및 금속- 닫힌 스위치 기기
전반적인 설명
전력 전송 및 분배 제어 장치로,KYN28A-12 실내에서 제거 할 수 있는 AC 금속 접착 및 금속에 둘러싸인 스위치 장치는 1000m 이상의 고도에서 12kV 3 단계 AC 50Hz 전력 네트워크에 적합합니다..
제품 특성
(1) 바디 구조는 AI-Zn 접착 된 강철 판으로 접착되어 있으며 반복 된 가장자리 힘에 시달렸습니다.
(2) 모든 장비는 캐비닛 문이 닫혀있을 때 작동 할 수 있습니다.
(3) 캐비닛 하우징은 각종 물질과 해충을 방지하기 위해 완전히 밀폐되어 있으며 보호 수준은 IP4X입니다.케이블 칸막이와 릴레이 기기 칸막이는 IP2X.
(4) 단순하고 효과적인 잠금은 오작동을 방지할 수 있습니다. 완벽한 "다섯 개의 반 잠금 장치"는 장비 운영자에게 신뢰할 수있는 안전 보호를 제공합니다.
(5) 회로 차단기는 교환 가능한 수동차로 매우 간단하게 교체 할 수 있습니다.그리고 수입된 VD4 진공 차단기가 제공됩니다.
(6) 진공 회로 차단기와 고압 부대 내의 작동 메커니즘은 약간의 유지보수가 필요합니다.
(7) 공간 절약을 위해 벽에 설치 할 수 있습니다.
(8) 부속 선은 연결하기 쉬운 큰 크기의 배선 도관에 고정됩니다.
(9) 중간 세트 구조는 멀티 케이블에 연결 된 케이블 상부에 큰 공간을 제공합니다.

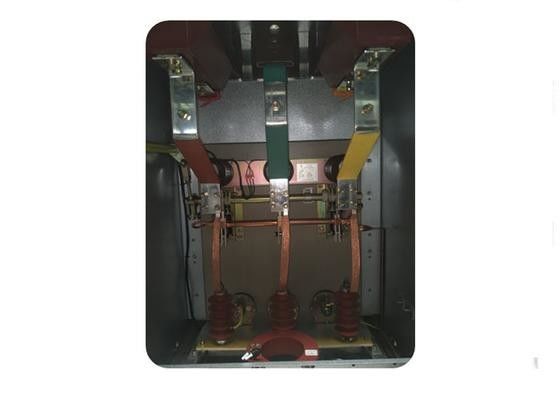

(10) 케이블 칸막이의 설치는 패널 검사 창을 통해 쉽게 관찰 할 수 있습니다.
(11) 케이블 칸과 2차 계기 칸은 캐비닛과 좋은 접촉을 가진 귀싱 바를 독립적으로 장착합니다.
기술 매개 변수
| - 아니 | 항목 | 단위 | 매개 변수 | |
| 1 | 가등전압 | kV | 3.6,7.2,12 | |
| 2 | 가속 전류 | A | 630,1250,1600,2000,2500,3150,4000 | |
| 3 | 가등식 전력 주파수 단시간 저항 전압 | 단계에서 단계, 단계에서 지구 | kV | 42 |
| 격리 된 거리 | kV | 48 | ||
| 4 | 등급 번개 충동 전압을 견딜 수 있습니다 | 단계에서 단계, 단계에서 지구 | kV | 75 |
| 격리 된 거리 | kV | 85 | ||
| 5 | 가속 전류(정점) | kA | 40,50,63,80,100,125,130 | |
| 6 | 평준 단시간 저항 전류(4s,가상 가치) | kA | 16,20,25,31.5,40,50 | |
| 7 | 등급 주파수 | Hz | 50 | |
| 8 | 가등식 단회로의 끊기 시간은 끊기 전류 | 시간 | 30 | |
| 9 | 용량 시간 | s | 4 | |
| 10 | 기계적 생명 | 시간 | 30000 | |
| 11 | 전체 차원(너비×높이×깊이) | mm |
800(1000)×2300×1500(1600/1700) |
|
