제품 상세 정보:
결제 및 배송 조건:
|
| 구조: | withdrawable 동봉하는 유형 | 정격된 전압: | 12KV |
|---|---|---|---|
| 주요 busuar의 정격 현재: | 200A | 현재를 끊기: | 31.5kA |
| 하이 라이트: | GI는 격리한 개폐기를 가스를 발산합니다,중간 전압 개폐기 |
||
AC 금속 입히는 개폐기, 스위치 내각, Distrubution 상자
개관

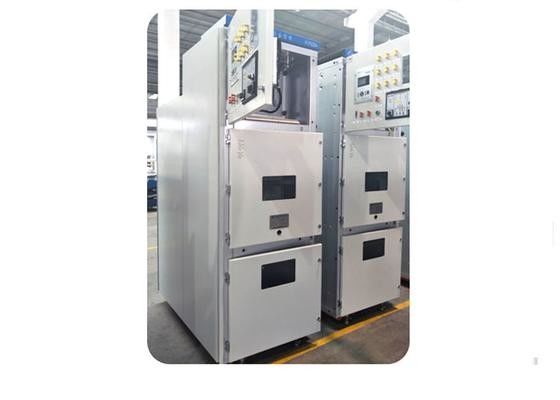

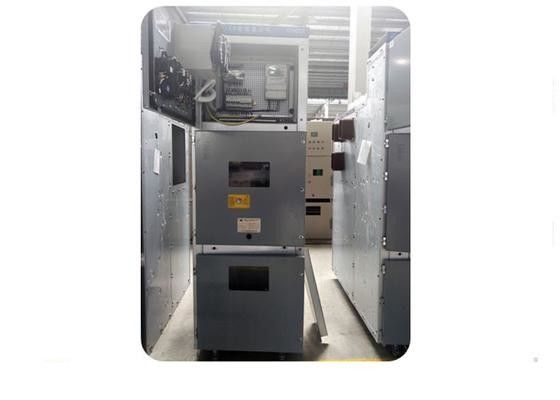

KYN 시리즈 (스위치 장에게 짧게 불리는) 금속 입히는 이동할 수 있는 동봉하는 스위치 장. 그것은 체계를 구분하는 3.6-12Kv 삼상 AC 50Hz 단 하나 공통로 및 단 하나 공통로에 있는 힘 받고는 그리고 배급을 위해 적용 가능합니다. 그것에는 회로 통제하고, 보호하고 감시하기의 기능이 있습니다.
조건 사용하기:
1. 일반적인 온도: +40, -5 미만 보다는에 아닙니다. 동등한 Temperature35.
2. 1000M 보다는 고도 고도에 아닙니다
3. 친척 Humidity=90% (+25)
4. 8개도 이상 아닙니다 지진 빈도
5. 주변에 먼지, 불, 부식 또는 다른 위험한 품목 없이
기술적인 모수
| 기술적 특성 | ||||
| 정격 전압 | kV | 12 | 17.5 | 24 |
| 정격 출력 빈도 반항 전압 | kV | 28 | 38 | 65 |
| 정격 번개 전류 반항 전압 | kV 첨단 | 75 | 95 | 125 |
| 정격 단기간 반항 현재 - 3s | ka까지 | 40 | 40 | 31.5 |
| 정격 최고봉 반항 현재 | ka까지 | 100/125 | 100/125 | 80 |
| 내부 아크 분류 IAC A FL (R) - 1s | ka까지 | 40 | 40 | 31.5 |
| 정격 빈도 | Hz | 50/60 | ||
|
정격 현재 - 공통로 - C.B. 칸막이실 - 접촉기 칸막이실 |
ka까지 |
3,150/4,000* 3,150/4,000* 400 |
3,150/4,000* 3,150/4,000* - |
2,500 2,500 - |
| 보호의 정도 | IP3X 또는 IP4X | |||
| 기준 | IEC | |||
| 칸막이실 유형 (접촉기/진공 또는 SF6 차단기), 정격 현재 및 전압에 따라서 차원. | ||||
| 폭 | mm | 800에서 1000년 | ||
| 고도 | mm | 2,300 (2200) | ||
| 깊이 | mm | 1,500to 1,660에서 | ||
