주단위 12kv 실내 중간 전압 개폐기, GI 가스에 의하여 격리된 개폐기를 둥글게 되십시오

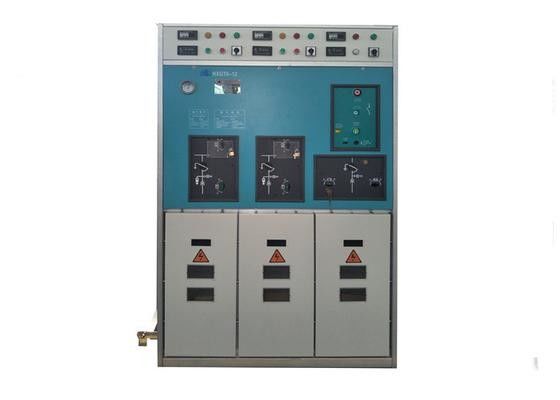

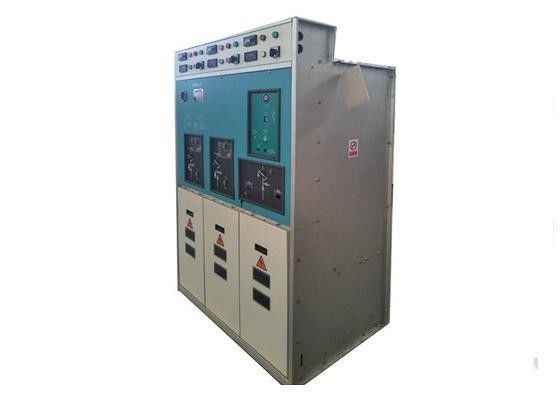

반지 주 단위 12KV 실내 가스 - 격리 금속 - 폐쇄 스위치장치

전반적인 설명

스위치 장치는 금속 칸막이의 모든 주요 회로를 봉인하고 SF6 가스를 활 끄기 및 단열 매체로 사용하는 복합 장치의 일종입니다.그것은 반지 네트워크 전원 공급 및 10kV MV 전원 공급 네트워크에서 이중 방사력 전원 공급에 적합합니다또한 터미널 전원 공급에 사용됩니다. 링 네트워크 전원 공급의 사용으로 인해 전원 공급의 신뢰성이 증가하므로 광물 공장, 거주 지역, 학교,공원, 등에 대한 전력 분배 및 제어. 또한, 그 편리한 연결 및 설치로 인해, 작은 부피,그것은 또한 원자력 측면의 고전압 장비로 서브 스테이션에서 사용됩니다..

구조와 원칙

RMU는 일반적으로 세 개의 칸으로 구성됩니다. (필요한 경우 한 개의 칸, 두 개의 칸, 세 개의 칸 또는 더 많은 칸을 가질 수도 있습니다.또한 확장 버스 바에 의해 결합 될 수 있습니다)주요 요소는 3mm의 두께의 스테인레스 스틸 판으로 용접 된 닫힌 장에 위치합니다. 장 안에는 0.04Mpa의 압력으로 SF6 가스가 있습니다.용도 끄는 매개체 및 단열용으로 사용되는가스로 가득 찬 방 안의 가스 압력은 압력 측정기로 모니터링 됩니다.다른 부품은 가스로 채워진 칸막이를 설치하고 고정하는 데 사용됩니다.이 캐비닛 내부에 가스 꽉 채워진 칸막이에 있지 않은 부품이 위치하거나 설치되어 있습니다. 이 캐비닛의 부분은 알루미늄으로 코팅 된 고품질 진크 스틸 판으로 만들어집니다.디지털로 제어되는 금속판 처리 장비로 구부러지고 고강도 볼트와 견과류로 연결되어 있는. 캐비닛의 문은 고품질 구부러지고 플라스틱 스프레이 또는 스프레이 코팅으로 완료됩니다.

1. RMU는 가스 탱크, 메커니즘 상자, 케이블 상자, 기기 상자, 확장 버스 바, 등으로 구성됩니다. 가스 탱크의 뒷면,폭발 방지 장치가 있습니다 (사진에 표시되지 않습니다)내부 활 압력이 너무 커지면 탱크 안의 고압 가스는 폭발 방지 장치를 통해 캐비닛의 뒷부분에서 방출됩니다.이용자에게 해를 끼치지 않도록 하는.

2. 로드 스위치의 구조는 활 구간 유형이며 활 소멸의 강한 능력을 가지고 있습니다.

3. 피지 및 로드 스위치 룸은 변압기의 보호 회로를 형성 합니다. HV 전류 제한 피지 는 에포кси 樹脂 casting 단열 장에 설치 됩니다. 피지 가 불타면, 피지 가 불타면, 피지 가 불타면, 피지 가 불타면.발사 핀이 튀어나와 로드 스위치가 열립니다..

4메커니즘 상자는 RMU의 앞쪽에 있습니다. 모든 기능 회로에서, 부하 및 회로 차단기는 모두 수동 (또는 모터) 충전 스프링 제어 메커니즘이 장착되어 있습니다.그리고 세 위치 단속기와 지구 스위치는 수동 충전 스프링 제어 메커니즘을 갖추고 있습니다스위치 상태 표시기가 있습니다.세 위치 단속기 및 지구 스위치 작동 메커니즘은 장비가 작동하지 않을 때 무단 직원의 오작동을 방지하기 위해 사용할 수 있는 펜락으로 장착됩니다.5개의 보호 장치가 있습니다. 로드 스위치 작동에 5개의 보호 장치가 있습니다.
