제품 상세 정보:
결제 및 배송 조건:
|
| 캐비넷 문: | 합금 강철 판 | 울안: | 스테인레스 강판 |
|---|---|---|---|
| 정격 공통로 현재: | 630/1250A | SF6 가스 연례 누설 비율: | ≤0.2% |
| 강조하다: | GI는 격리한 개폐기를 가스를 발산합니다,중간 전압 개폐기 |
||

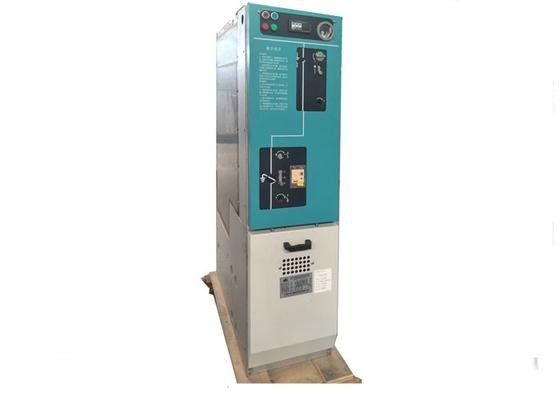

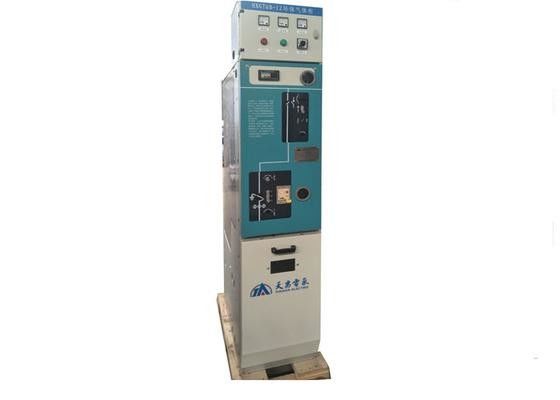

가스 - 절연제 금속 - 동봉하는 개폐기/진공 차단기 개폐기
개관
개폐기는 금속 울안에 있는 모든 주요 회로를 밀봉하는 합성 기구의 종류이고 아크 진화 그리고 절연제 매체로 SF6 가스를 가지고 갑니다. 링 통신망 전력 공급을 위해 적당하 두 배는 10kV MV 전력 공급 네트워크에 있는 전력 공급을 발광합니다. 그것은 또한 끝 전력 공급에서 사용됩니다. 링 통신망 전력 공급의 사용 때문에 전력 공급, 그것의 신뢰성을 특별히 사용됩니다 전원 분배와 통제를 위해 무기물 식물, 거주 지역, 학교, 공원에서, 등 증가합니다. 더하여, 그것의 편리한 연결 및 임명 때문에, 작은 양, 그것은 또한 1 차적인 측에 고전압 장비로 변전소에서 사용됩니다.
순서를 위한 주
1. 중요한 연결 계획 수 및 단일 회선 체계적인 도표, 배치 도표;
2. 이차 회로 개요 도표, 끝 배열 도표 (끝 배열 도표, 없이 제조자의 명세에 의해 가지고 갈 것입니다);
3. 주문할 경우 케이블과 케이블 종료의 명세와 유형은 확인되어야 합니다;
4. 개폐기가 특별한 환경에서 이용되는 경우에, 고객은 제조자도 주문할 경우 협상해야 합니다;
5. 예비 품목 또는 부속품이 필요에 있는 경우에, 고객은 그것의 이름 및 양을 제공해야 합니다.
| 품목 | 단위 | 모수 | |||
| 정격 전압 | KV | 12,24 | |||
| 정격 공통로 현재 | A | 630,1250 | |||
| 정격 현재 | A | 630 | |||
| 정격 빈도 1min | HZ | 50/60 | |||
| 정격 단기간 반항 현재 | KA | 20/4,25/2 | |||
| 정격 최고봉 반항 현재 | KA | 50,63 | |||
| 현재를 만드는 정격 단락 | KA | 50,63 | |||
| 신관 철사를 가진 짐 개폐기의 정격 현재 | A | 100 | |||
|
현재를 끊는 정격 단락
|
신관 | KA | 31.5 | ||
| 차단기 | KA | 20,25 | |||
| 1min 힘 빈도 반항 전압 |
(단계에 배경/틈을 실행하는 단계)
|
KV | 42/48,65/79 | ||
| 번개 전류 반항 전압 (피크값) |
(단계에 배경) (단계에 배경을 실행하는 단계를 실행하는 단계 | KV | 75/85,125/145 | ||
| 회로 저항 | 짐 개폐기 | μΩ | 130 | ||
| 합성 기구 장 (신관 저항을 포함하지 않기 위하여) | μΩ | 250 | |||
| 차단기 장 SF6 | μΩ | 140 | |||
| SF6 정격 가스압력 (20ºC 계기 압력) |
Mpa | 0.04 | |||
| SF6 가스 연례 누설 비율 | ≤0.2% | ||||
| 보호 급료 (가스에 의하여 채워지는 울안) | IP67 | ||||
