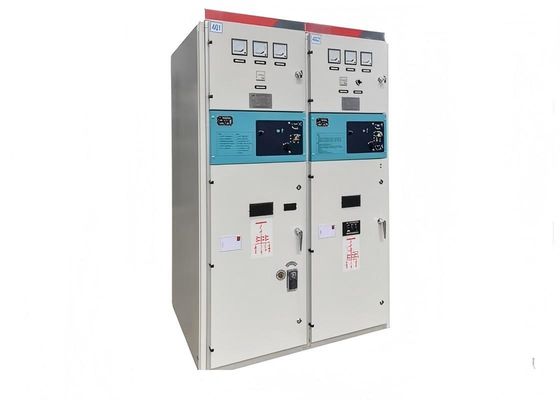

12KV 박스 타입 & 고정형 실내 AC 금속 - 클래드 RMU 스위치 기기
일반
XGT9-12 시리즈 스위치 장치는 3단계 AC, 공기 단열을 가진 고정 실내 스위치 장비의 일종입니다. FT8-12 실내 HV AC 진공 부하 스위치로 장착 될 수 있습니다.FT8-12R 실내용 HV AC 진공 부하 스위치 피우스 조합 장치, VT28-12 실내 HV AC 진공 회로 차단기, 제어, 수용 및 3 단계 AC, 50Hz의 10kV 단일 버스바 시스템에서 전기 에너지를 분배하는 데 사용됩니다; 자체는 제어 할 수 있습니다, 보호,경로를 모니터링하고 통신, 공항, 지하철, 거대한 건물, 2차 변속소, 산업 및 광산 기업 등에 적합합니다.
서비스 상태
고도: 1000m 이상
실내 온도: +40°C~-25°C
상대 습도: 하루 평균 95% 이상, 월 평균 90% 이상
부식성 가스나 연화성 가스 등 주변 환경 오염이 없어야 합니다.
반복적이고 강한 진동은 없습니다.
참고: 정상 운용 상태에서 벗어난 경우 사용자는 제조사와 협상할 수 있습니다.
기술 매개 변수
로드 스위치, 로드 스위치-피우즈 조합 장치, 서킷 브레이커의 전기 매개 변수
| - 아니 | 이름 | 단위 | 매개 변수 | ||
| 로드 스위치 | 복합 차단기 | 단속기 | |||
| 1 | 정량 전압 | kV | 12 | 12 | 12 |
| 2 | 1min 전력 주파수 저항 전압 (실상의 값) (간단계, 지구 / 골절) | kV | 42/48 | 42/48 | 42/48 |
| 3 | 번개 충동 저항 전압 (실상의 값) (간단계, 땅 / 골절) | kV | 75/85년 | 75/85년 | 75/85년 |
| 4 | 가속 전류 | A | 630 | 125 | 630,1250 |
| 5 | 명목 주파수 | Hz | 50 | ||
| 6 | 가속 전류 | kV | 31.5 | 20,25,31.5 | |
| 7 | 단시간 저항 전류/단회 기간 등급 | kV/s | 20/4 | 20/4,25/4,31.5/4 | |
| 8 | 정량 피크 저항 전류 | kV | 50 | 50,63,80 | |
| 9 | 가속 전류 (피크) | kV | 50 | 50,63,80 | |
| 10 | 지정된 동작 순서 | O-0.3s-CO-180s-CO | |||
| 11 | 가속 (전환) 전류 | A | 3150 | ||
| 12 | 단일 콘덴서 뱅크/백투백 콘덴서 뱅크 등급 정전류 | A | 630/400 | ||
| 13 | 부하 없는 트랜스포머의 가속 전류 | 1250kVA 트랜스포머 무부하 전류 | |||
| 14 | 기계적 수명 | 시간 | 10000 | ||
로드 스위치 및 서킷 브레이커의 기계적 특성 매개 변수
| - 아니 | 이름 | 단위 | 매개 변수 | ||
| 로드 스위치 | 단속기 | ||||
| 1 | 정량 전압 | kV | 12 | 12 | |
| 2 | 가시 단절 전류 | kA | 25 | 31.5 | |
| 3 | 접촉 압력 | N | 1000±100 | 2400±200 | 3100±200 |
| 4 | 개방된 접촉 사이의 공백 | mm | 9±1 | 9±1 | |
| 5 | 여행 과잉 | mm | 4±1 | ||
| 6 | 평균 닫기 속도 | m/s | 00.6±0.2 | 00.6±0.2 | |
| 7 | 평균 열 속도 | m/s | 10.1±0.2 | 10.1±0.2 | |
| 8 | 연결 종료의 반사 시간 | ms | ≤2 | ||
| 9 | 3극 접촉의 열 및 닫기 비 동기화 | ms | ≤2 | ||
