제품 상세 정보:
결제 및 배송 조건:
|
| 가속 전류: | 630A / 1250A | 등급 주파수: | 50Hz |
|---|---|---|---|
| 정량 전압: | 12KV | 기계적 수명 시간: | 20000 |
| 강조하다: | 고전압 진공 차단기,hv 차단기 |
||

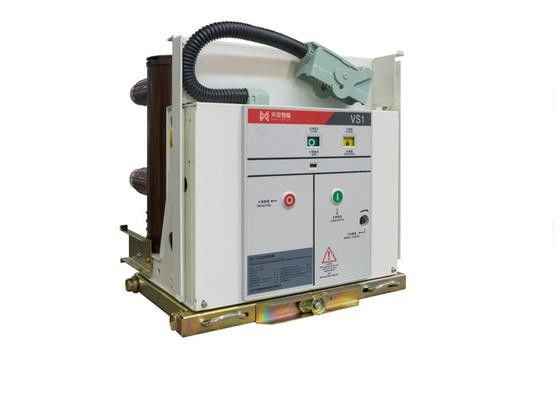

12KV VS1 HV 스위치 장비용 실내 중압 진공 회로 차단기
일반
VS1-12 시리즈 실내 AC HV 진공회로 차단기3개의 AC 50Hz 및 12kV 등급 전압의 실내 HV 스위치 장치입니다. 회로 차단기는 빈번하게 작동할 수 있으며 여러 번 끊고 빠르게 다시 닫을 수 있습니다.그리고 신뢰할 수 있는 융합 기능이 있습니다.이 장치는 정형 설치 단위뿐만 아니라 기본 판 카트와 손 카트 단위를 일치 앞뒤 나란히 충전 구조입니다.
1많은 기술 발전
a. 그것은 최신 효과 진공 활 원리를 채택하고, 강한 깨기 능력을 가지고, 현재 작은 부피 폐쇄.
b. 극도로 높은 전기 내구성, 정량 전류의 끊기 시간은 20000번을 도달 할 수 있습니다, 단장 끊기 시간은 50번입니다 (40kV는 30번, 50kA는 20번입니다).
c. 진공 활 끄는 챔버와 작동 메커니즘은 앞과 뒷을 배치합니다. 에너지 소비와 소음을 줄이고 작동은 훨씬 더 신뢰할 수 있습니다.
d. 콤팩트한 구조와 작은 부피
2작동에 대한 탁월한 신뢰성
a. 모든 세부 사항은 설계 과정에서 완전히 국내 상태와 표준의 요구 사항을 고려합니다.
b. 각 드라이브 디스크 조립 부품은 주로 고 노후 저항성 물질로 만들어졌으며 세밀한 윤활료로 칠합니다. 추가 윤활료 및 조정없이 오랫동안 작동 할 수 있습니다.
c. 신뢰성 있는 융합 기능으로 다양한 종류의 오작동을 효과적으로 방지하기 위해, 그것은 신체에 대한 훨씬 더 안전합니다.
3. 구매에 대한 주요 경제
a. 구매된 장비는 높은 성능 비용 비율을 가지고 있습니다.
b. 매우 적은 유지보수 비용이 운영 비용을 크게 줄입니다.
c. 우수한 공동 성능은 프로젝트의 설계 어려움을 줄입니다.
d. 안정적인 기술, 환경 오염 없이.
4- 파라미터
|
- 아니 |
항목 |
단위 |
매개 변수 |
||||
|---|---|---|---|---|---|---|---|
| 1 | 가등전압 | kV | 12 | ||||
| 2 | 가명 단시간 (1분) 전력 주파수 전압을 견딜 수 있습니다 | 42/48 (열린 격차) | |||||
| 3 | 등급 번개 충동 저항 전압 (피크) | 75/85 (열린 격차) | |||||
| 4 | 등급 주파수 | Hz | 50 | ||||
| 5 | 가속 전류 | A | 630 1250 |
630 1250 1600년 2000년 2500 3150 |
1250 1600 2000 2500 3150 |
3150 4000 |
|
| 6 | 가시 단회로 끊기 전류 | kA | 20/25 | 31.5 | 40 | 50 | |
| 7 | 평준 단시간 저항 전류 | 20/25 | 31.5 | 40 | 50 | ||
| 8 | 가명 단회로 지속 시간 | s | 4 | ||||
| 9 | 등급 피크 저항 전류 | kA | 50/63 | 80 | 100 | 125 | |
| 10 | 가시 단회로 전류 | 50/63 | 80 | 100 | 125 | ||
| 11 | 2차 회로 전원 주파수 저항 전류 (1분) | V | 2000 | ||||
| 12 | 등급 단일 / 역으로 역 컨디세이터 뱅크 파열 전류 | A | 630/400 (40kA는 800/400) | ||||
| 13 | 등급 콘덴시터 뱅크는 플래시 흐름을 만듭니다. | kA | 12.5 (주파수 1000Hz 이상) | ||||
| 14 | 열 시간 (명압) | ms | 2050 | ||||
| 15 | 닫기 시간 (명압) | 35~70 | |||||
| 16 | 기계적 생명 |
시간 |
20000 | 10000 | |||
| 18 | 가시 단회로 전류 끊기 시간 | 50 | 30 | 20 | |||
| 19 | 단계들 사이의 중심 거리 | mm | 150, 210, 275 | ||||
