제품 상세 정보:
결제 및 배송 조건:
|
| 하이트 전압: | 6/6.3/10kv | 저전압: | 0.4KV |
|---|---|---|---|
| 용량: | 30-2000kva | 석유: | 고품질 미네랄 오일 |
| 강조하다: | 송전 변압기,기름 유형 변압기 |
||

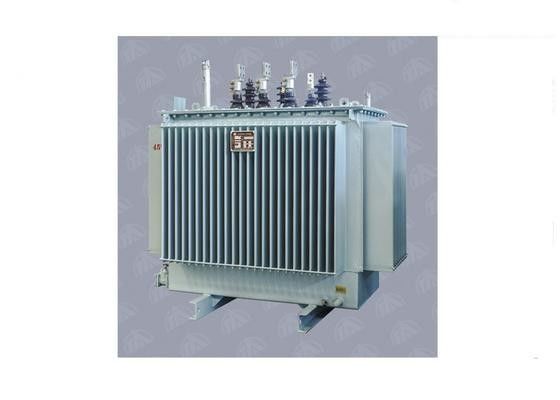

10kV 오일 잠수 - 로드 탭 변경 전력 분배 트랜스포머
일반:
11KV 클래스 트랜스포머는 전력 전송 및 유통 역, 산업 공장, 생성 설정 단위 (GSU) 에서 널리 사용됩니다. 그들은 높은 효율의 특성을 가지고 있습니다.저손실 및 유지보수 무료.
구조적 특징:
철핵
철 핵은 냉면 된 곡물 지향적 인 실리콘 스틸 장판으로 만들어집니다. 라미네이션은 단계 절단 및 자동 스파킹 기능으로 GEORG 절단-대-장선에서 길이로 절단됩니다.다단계 라미네이션 구조로 손실과 소음을 줄일 수 있습니다.핵심 지부와 목의 철판은 유리-에포시 결합으로 함께 클램프됩니다.
부착
높은 품질의 에마일 또는 종이에 덮인 구리 선도자로 사용 됩니다, 와일링은 드럼 유형, 나선형, 개선 나선형으로 만들어졌습니다.단열 강도를 보장하기 위한 연속형과 겹쳐진형표준 테이핑은 HV 와일딩의 ± 2 * 2.5%입니다.
∙ 탱크
탱크, 커버 및 보수
작은 트랜스포머는 깊은 탱크와 덮개를 사용하지만 더 큰 트랜스포머는 벨 타입을 제조합니다.파동 구조물 은 기름 냉각 을 위한 효과적인 방법 이다.
고립유
탱크는 IEC296에 따라 고품질 미네랄 오일로 채워져 있으며 PCB 및 PCT가 없습니다. 오일은 트랜스포머 냉각에 도움이 됩니다.그것은 또한 내부 가동 부분 사이의 전기 단열의 일부를 제공하는 데 사용됩니다..
∙ 탭 변경
탭 변압기는 트랜스포머의 출력 전압을 필요한 수준으로 조절하는 데 사용됩니다.우리는 HV 와일딩의 회전 수를 변경하여 시스템에서 트랜스포머의 비율을 변경함으로써 이것을 달성합니다.탭 변경기는 부하 (OLTC) 또는 부하 (OCTC) 에서 사용할 수 있습니다.
✅ 집회
핵과 롤링은 트랜스포머의 활성 부분에서 함께 조립됩니다. 다중 롤링과 동일한 압력 건조 방법을 채택한 활성 몸.효율적으로 전기 강도 및 단장 견딜 수있는 능력을 향상
전형적인 제품의 기술적 데이터
| 종류 | 등급 KVA |
부하 상태 손실 (w) |
부하 손실 (w) |
난 (%) |
영국 (%) |
크기 (mm) | 무게 (kg) |
||
| a | b | c | |||||||
| S9-M-50/11 | 50 | 170 | 870 | 2.0 | 4.0 | 1215 | 660 | 1170 | 430 |
| S9-M-250/11 | 250 | 560 | 3050 | 1.2 | 4.0 | 1190 | 815 | 1370 | 1115 |
| S9-M-400/11 | 400 | 800 | 4300 | 1.0 | 4.0 | 1515 | 770 | 1580 | 1380 |
| S9-M-500/11 | 500 | 960 | 5050 | 1.0 | 4.0 | 1635 | 840 | 1610 | 1600 |
| S9-M-1000/11 | 1000 | 1700 | 10300 | 0.7 | 4.5 | 1960 | 1095 | 1960 | 2860 |
| S9-M-2500/11 | 2500 | 3300 | 23000 | 0.55 | 5.5 | 2230 | 2305 | 2445 | 5660 |
| S10-M-30/10 | 30 | 110 | 600 | 1.8 | 4.0 | 870 | 645 | 1025 | 310 |
| S10-M-50/10 | 50 | 140 | 870 | 1.7 | 4.0 | 1090 | 650 | 1080 | 395 |
| S10-M-80/10 | 80 | 200 | 1250 | 1.6 | 4.0 | 1140 | 675 | 1110 | 490 |
| S10-M-100/10 | 100 | 240 | 1500 | 1.5 | 4.0 | 1185 | 690 | 1130 | 560 |
| S10-M-125/10 | 125 | 280 | 1800 | 1.4 | 4.0 | 1205 | 710 | 1180 | 670 |
| S10-M-160/10 | 160 | 340 | 2200 | 1.3 | 4.0 | 1255 | 720 | 1200 | 780 |
| S10-M-200/10 | 200 | 400 | 2600 | 1.2 | 4.0 | 1295 | 740 | 1215 | 875 |
| S10-M-250/10 | 250 | 470 | 3050 | 1.1 | 4.0 | 1340 | 755 | 1260 | 1115 |
| S10-M-315/10 | 315 | 560 | 3650 | 1.0 | 4.0 | 1400 | 770 | 1320 | 1280 |
| S10-M-400/10 | 400 | 680 | 4300 | 0.9 | 4.0 | 1500 | 860 | 1400 | 1490 |
| S10-M-500/10 | 500 | 810 | 5150 | 0.9 | 4.0 | 1575 | 895 | 1430 | 1740 |
| S10-M-630/10 | 630 | 1020 | 6200 | 0.8 | 4.5 | 1660 | 930 | 1545 | 2110 |
| S10-M-800/10 | 800 | 1190 | 7500 | 0.7 | 4.5 | 1830 | 1070 | 1590 | 2625 |
| S10-M-1000/10 | 1000 | 1450 | 10300 | 0.6 | 4.5 | 1935 | 1175 | 1685 | 2860 |
| S10-M-1250/10 | 1250 | 1650 | 12000 | 0.6 | 4.5 | 1960 | 1170 | 1730 | 3330 |
| S10-M-1600/10 | 1600 | 2040 | 14500 | 0.5 | 4.5 | 2325 | 1220 | 2120 | 3765 |
| S10-M-2000/10 | 2000 | 2140 | 17820 | 0.5 | 4.5 | 2395 | 1260 | 2225 | 4530 |
