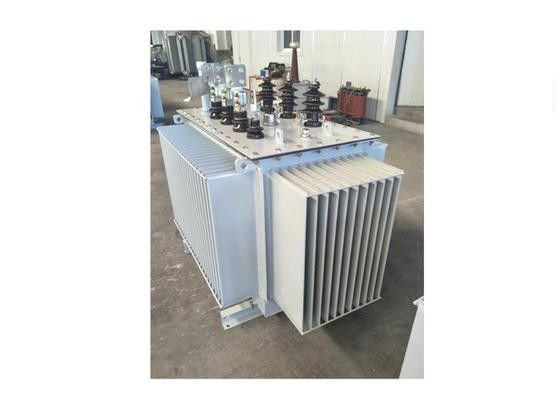

충분히 밀봉한 옥외 기름은 삼상을 가진 전력 변압기 20kv를 가라앉혔습니다

20kV 오일 몰입 전력 변압기 / 분배 변압기

전반적인 설명

S9-M/S10-M/S11-M/S13-M 3단계 오일 잠긴 완전 밀폐 분배 트랜스포머는 일반 오일 잠긴 트랜스포머와 다릅니다.그것은 오일 탱크에 ripple 플레이트 라디에이터에 의해 기름 보존기 및 히트 싱크 냉각을 취소모든 시리즈 제품은 10KV, 20KV, 35KV 전력 전송 및 유통 시스템에 적합합니다.주거지역에서 사용할 수 있습니다., 상업 거리, 산업 광산 기업.

기술 사양

전압 수준: 10KV, 20KV, 35KV
용량 범위: 30~2500KVA
전압 조절 유형: 전압 조절
터킹 범위: ±2X2.5%; ±5%; 또는 기타
주파수: 50Hz 또는 60Hz

단계: 세 단계
연결 그룹: Yyn0; Dyn11;또는 다른
단회로 저항: 표준 저항 또는 고객의 요청으로
서비스 상태: 실외 또는 실내

냉각 유형: 기름에 잠겨 자냉각 (ONAN)

단열 수준: 10kV 수준: LI/AC 75/35 kV

20kV 레벨: LI/AC 125/55 kV

35kV 레벨: LI/AC 200/85 kV

0.4kV 수준: AC / 5kV

특징

a. 에너지 절약

새로운 일련 번호 제품은 더 큰 제품 특징을 가지고, 더 이상 부하 손실 및 부하 손실의 지수를 줄일 수 있습니다.

b. 신뢰성 있는 서비스 수명

오일과 공기의 접촉을 고립시키기 위해 탱크 덮개와 완전히 밀폐 된 트랜스포머의 릴에 볼트 연결 또는 용접 구조를 채택합니다. 고열은 습해지지 않습니다.그래서 고열의 노화 분노는 감소하고 그 서비스 수명이 증가 할 것입니다.

c. 매달린 철핵이 없는 것

완전히 밀폐 된 트랜스포머의 작동 전에 매달린 철 코어를 확인 할 필요가 없습니다. 검사 비용을 절약합니다.

d. 유지보수 없는 완전 밀폐된 트랜스포머는 유지보수 없이 작동한다.

e. 컴팩트한 설계 구조, 소음을 줄이기 위한 새로운 재료와 프로세스 채택.

f. 작은 부피와 아름다운 모양

S13(11)-M 시리즈 변압기 오일 탱크는 오일 온도가 변할 때 탄력 호흡을 통해 오일 볼륨을 조정하고 보상하기 위해 파동 라디에이터를 채택합니다.물결판 오일 탱크는 아름다운 모양과 작은 부피를 가지고 있습니다, 작은 바닥 면적을 커버합니다.
