| Altitude: | ≤1000m. | 정량 전압: | 24 KV |
|---|---|---|---|
| 등급 주파수: | 50/60 Hz | 정격 단시간 내전류 (4S、rms): | 20, 25, 31.5, 40kA |
| 정격 피크 내전류(피크): | 50, 63, 80, 100kA | ||
| 강조하다: | 공기 절연식 철수식 스위치장치,금속으로 덮인 꺼낼 수 있는 스위치장치,공기 절연 금속 접착 스위치장치 |
||

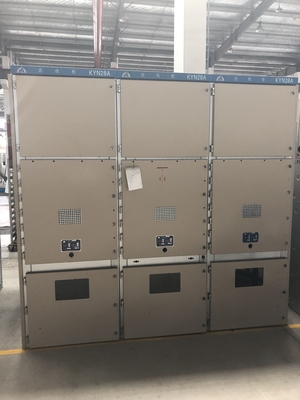

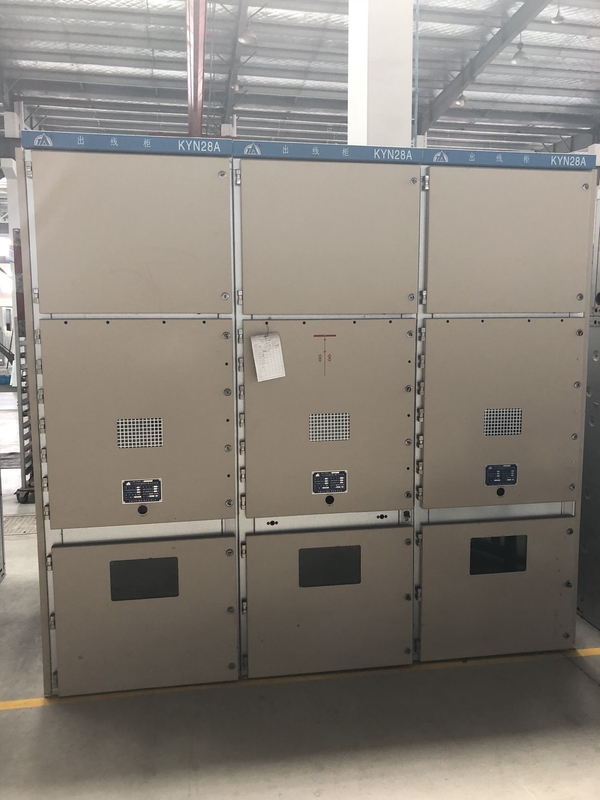

KYN28 A-24 Air-Insulated Metal-Clad Withdrawable Switchgear (hereinafter referred to as KYN28A switchgear or switchgear) is a complete set of distribution equipment for 15~24kV three-phase AC single busbar and single busbar segmented system그것은 주로 발전소, 서브 스테이션, 산업 및 광산 기업, 그리고 높은 건물에서 전력 변환 및 유통에 사용됩니다.그리고 전기 에너지를 수신하고 배포하기 위해, 제어, 보호 및 모니터링 라인.
KYN28A 스위치 장비는 IEC298, GB3906 및 기타 표준의 요구 사항을 충족하며 부하로 차단기 수동차를 밀어 당기는 것을 방지하기 위해 연결 기능이 있습니다.차단기의 실수로 열거나 닫히는 것을 방지합니다., 커넥터 스위치가 닫힌 위치에 있을 때 차단기가 닫히지 않도록 하고, 가동 부문에 우연히 들어가는 것을 방지합니다.그리고 충전 시 어더링 스위치가 우연히 닫히지 않도록.
KYN28A 스위치 기기는 중앙에 장착된, 소형화 된, 금속으로 덮인, 공기 단열 된 스위치 기구입니다. 중앙에 장착된 핸드 카트의 다른 용도에 따라 다음과 같이 나눌 수 있습니다.회로 차단기 수동차, 접촉자 수동차, 로드 스위치 수동차, 격리 수동차, PT 수동차, 측정 수동차, 피지 수동차, 하부 PT 수동차, 하부 번개 차단 수동차 등.주 스위치는 VS1 (VTD6) 와 같은 국내 또는 외국 제조업체의 진공 차단기로 장착 할 수 있습니다.VT19, VD4 등이 실제로 고성능 분배장치입니다.
KYN28 스위치장치의 설계 및 제조는 다음 표준을 준수합니다.
GB/T3906 3.6kV ~ 40.5kV AC 금속 접착 스위치 및 제어 장비
GB/T11022 고전압 스위치장치 및 제어장비 표준에 대한 공통 기술 요구 사항
GB/T1984 고전압 변속 단속기
DL/T404 3.6kV ~ 40.5kV AC 금속 접착 스위치 및 제어 장비
IEC62271-200 1kV 이상 52kV 이하의 등급전압의 AC 금속 접착 스위치장치 및 제어장치
IEC62271-100 고전압 스위치장치 및 제어장치 - 100부: 동류 차단기
| 항목 | 단위 | 매개 변수 | |
| 정량 전압 | KV | 24 | |
| 이름용 단열 수준 |
전력 주파수 전압을 견디기 1분 (지구화/ 격리 분해) |
KV | 65/79 |
|
번개 충동 저항 전압 (지구화/ 격리 분해) |
KV | 125/145 | |
| 명목 주파수 | Hz | 50/60 | |
| 주 버스바의 명산 전류 | A | 630,1250,1600,2000,2500,3150 | |
| 가닥 버스바의 명소 전류 | A | 630,1250,1600,2000,2500,3150 | |
| 가명 단시간 저항 전류 (4S,r.m.s) | kA | 20,25,31.5,40 | |
| 정량 피크 저항 전류 (피크) | kA | 50,63,80,100 | |
| 보호 정도 | 장치: IP4X | ||
