제품 상세 정보:
결제 및 배송 조건:
|
| 와인딩: | 100% 쿠퍼 | 용량: | 6300-63000kva |
|---|---|---|---|
| 와인딩 타입: | 2권선 변압기 | 탭 전환기: | 하중 및 오프 하중에 |
| 강조하다: | 기름 유형 변압기,송전 변압기 |
||

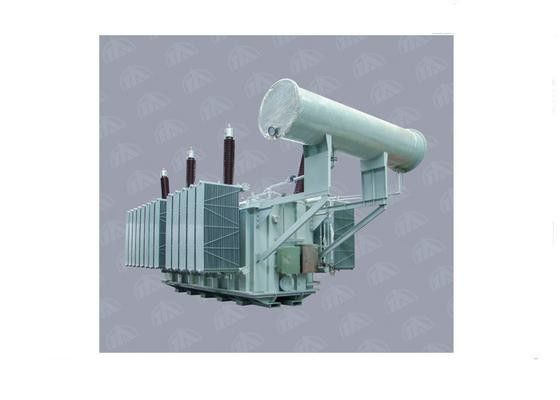

110KV - 220KV 로드 탭 변경 전력 전송 트랜스포머에
개요:
220kV 트랜스포머는 110kV 트랜스포머의 전체 접착판 탱크 구조를 채택하여 구조를 더 합리화하고 현장 설치 및 검사에 용이합니다.우리의 오랜 디자인과 제조 경험을 결합제품의 신뢰성과 성능은 국제적인 고급 수준에 도달했습니다.
지속적인 개선과 변경을 통해 우리의 제품은 낮은 손실, 낮은 소음, 낮은 부분 방출, 높은 단회로 견딜 수 있는 능력, 높은 임피던스,그리고 완전히 닫힌 구조이 시리즈는 두 개의 와일딩과 세 개의 와일딩 오프 서킷 탭 변경 전력 트랜스포머, 부하 탭 변경 트랜스포머 및 탭 변경 자동 트랜스포머를 포함한다.
S10시리즈 110kV 듀얼 와일링 비 흥분 탭 변경 트랜스포머
| 종류 | 전압 및 탭 범위 | 연결 |
무부하 손실 (kW) |
부하 손실 (kW) |
무부하 전류 (%) |
독립성 (%) |
차원 LxWxH (mm) |
|
| HV | LV | |||||||
| S(F) 10-6300/110 | 110 115 121 132 ±2 x2.5% |
6.3 6.6 10.5 11 |
YNd11 |
8 | 34 | 0.65 | 10.5 |
4090 x 2980 x 4750 |
| S(F) 10-8000/110 | 9.5 | 42 | 0.65 | 4140 x 3020 x 4780 | ||||
| S(F) 10-10000/110 | 11.2 | 48.5 | 0.64 | 4380 x 3080 x 4780 | ||||
| S(F) 10-12500/110 | 12.1 | 59 | 0.55 | 4700 x 4200 x 5000 | ||||
| S(F) 10-16000/110 | 16.0 | 73 | 0.5 | 3710 x 2880 x 4420 | ||||
| S(F) 10-20000/110 | 18.5 | 86 | 0.5 | 5250 x 3937 x 4260 | ||||
| S(F) 10-25000/110 | 21.3 | 98 | 0.5 | 5280 x 3980 x 4270 | ||||
| S(F) 10-31500/110 | 24.2 | 120 | 0.47 | 5300 x 4060 x 4310 | ||||
| S(F) 10-40000/110 | 29.3 | 139 | 0.47 | 5410 x 4150 x 4330 | ||||
| S(F) 10-50000/110 | 36 | 180 | 0.5 | 5900 x 4380 x 6100 | ||||
| S(F) 10-63000/110 | 40 | 217 | 0.5 | 6810 x 4520 x 5885 | ||||
| S(F) 10-75000/110 | 48 | 246 | 0.5 | 5970 x 4600 x 6500 | ||||
| S ((FP) 10-75000/110 | 39.2 | 248 | 0.5 | 6420 x 4437 x 6356 | ||||
| S ((FP) 10-80000/110 | 51.9 | 273 | 0.5 | 6980 x 4390 x 6435 | ||||
| S ((FP) 10-90000/110 | 53.2 | 283 | 0.4 | 12440 x 5200 x 6700 | ||||
| S ((FP) 10-150000/110 | 15.75 | 79.2 | 420 | 0.4 | 9410 x 3450 x 6213 | |||
| S ((FP) 10-240000/110 | 13.8 | 141 | 601 | 0.4 | 8500 x 5750 x 6400 | |||
종류 |
전압 및 탭 범위 | 연결 | 무부하 손실 (kW) |
부하 손실 (kW) |
무부하 전류 (%) |
독립성 (%) |
차원 L xW xH (mm) |
|
| HV | LV | |||||||
| S(F) Z10-6300/110 | 110 115 121 132 ±8 x 10.25% |
6.3 6.6 10.5 11. |
YNd11 |
8.5 | 35 | 0.55 | 10.5 |
4940 x 3710 x 4620 |
| S(F) Z10-8000/110 | 10.5 | 43 | 0.55 | 5010 x 3770 x 4680 | ||||
| S(F) Z10-10000/110 | 12 | 50 | 0.55 | 5040 x 3810 x 4730 | ||||
| S(F) Z10-12500/110 | 14.5 | 59 | 0.55 | 5100 x 3870 x 4760 | ||||
| S(F) Z10-16000/110 | 16.4 | 70 | 0.5 | 5160 x 3900 x 4810 | ||||
| S(F) Z10-20000/110 | 18.9 | 86 | 0.5 | 5760 x 3780 x 4730 | ||||
| S(F) Z10-25000/110 | 22.6 | 101 | 0.5 | 5820 x 3840 x 4790 | ||||
| S(F) Z10-31500/110 | 26.4 | 117 | 0.45 | 6320 x 4035 x 5160 | ||||
| S(F) Z10-40000/110 | 32.6 | 142 | 0.4 | 6550 x 4670 x 5740 | ||||
| S(F) Z10-50000/110 | 34.6 | 179 | 0.4 | 6270 x 4560 x 5865 | ||||
| S(F) Z10-63000/110 | 39 | 217 | 0.4 | 6320 x 4610 x 5930 | ||||
