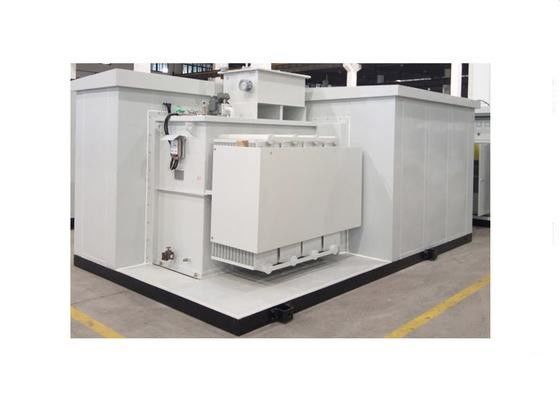

풍력 발생을 위한 1600kva에 의하여 조립식으로 만들어지는 고전압 변전소

40. 5KV 전력 생산 전용 전조전자

YBT13 시리즈의 풍력 발전과 태양광 발전을 위한 변속소입니다. 내 회사는 풍력 발전과 태양광 발전의 수요를 충족시키기 위해, 자체 연구 개발 제품을 생산합니다.이 제품은 새로운 외모를 가지고 있습니다.콤팩트한 구조, 신뢰할 수 있는 성능, 편리한 유지보수 등

구조 특징:
1) 주체 구조
2) HV 단위
3) 트랜스포머 장치
4) LV 단위
5) 유통망 자동화 부대
6) 전력 끊김 없는 작동 전원 공급.

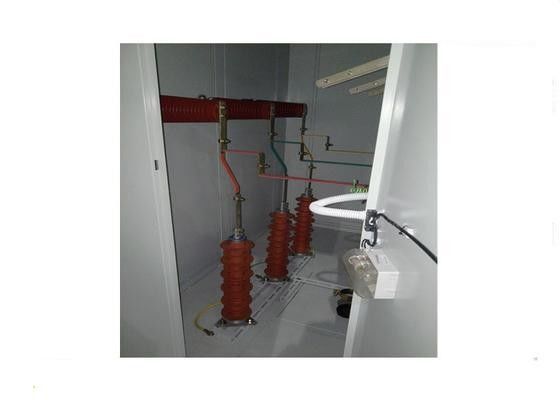

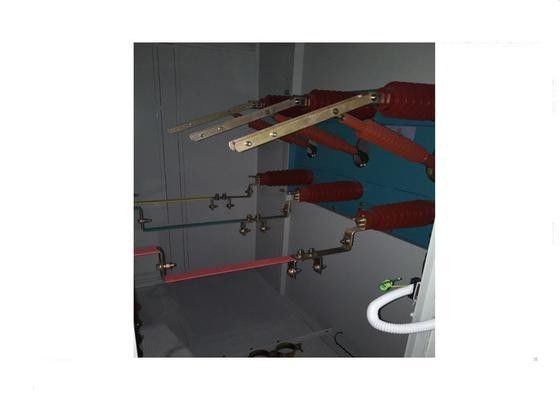

1HV 부대

a. HXGT16-405, XGT5-40.5 및 HXGT10-40.5 티아난 그룹에서 생산 된 스위치 기기는 HV 방에서 제공됩니다.

b. FT16-40.5R 타입의 부하 스위치와 피질 결합 스위치로 장착된 HXGT16-40.5 스위치 기기, 풍력 발전과 태양광 발전용.

c. VT16-40.5 단속기로 장착된 XGT5-40.5 스위치장치

d. 스위치 장치는 작동 및 유지보수 안전성을 보장하기 위해 오작동을 방지하는 완전한 기능을 갖습니다.

2트랜스포머 단위

a. S11 타입의 저손실의 오일 잠수 트랜스포머 또는 SCB11 타입의 드라이 타입 트랜스포머.

b. 작은 부피, 편리한 유지.

c. 자연 환기는 트랜스포머 방에서 좋거나 자동 제어 팬으로 바람의 고비를 통해 트랜스포머 방의 온도를 낮출 수 있습니다.

d. LV 측면의 단말기와 버스 바 사이의 부드러운 연결이 사용되며, 이는 트랜스포머의 LV 부시를 분쇄 및 오일 누출으로부터 효과적으로 보호 할 수 있습니다.

3LV 단위

a. LV 스위치 장비는 TANW1 시리즈 스마트 CB와 TANM1 시리즈 MCCB 또는 고객의 요청에 따라 지정된 제조업체가 생산하는 CB를 사용합니다.

b. 커튼 스키마는 사용자 요구 사항에 따라 설계 될 수 있습니다.
