제품 상세 정보:
결제 및 배송 조건:
|
| 정량 전압: | 12KV | 구조: | 열린 프레임 |
|---|---|---|---|
| 크기: | 1 uint | 가속 전류: | 630A |
| 강조하다: | 포장된 변압기 변전소,전원 분배 변전소 |
||

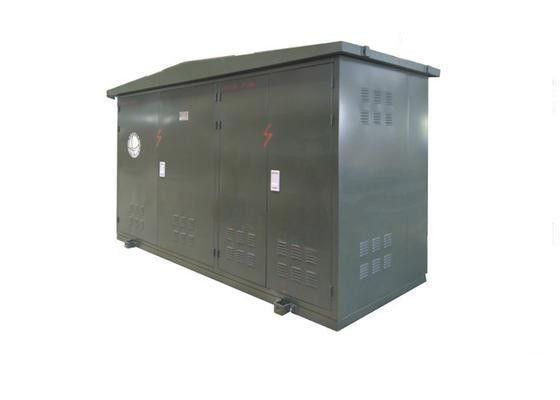

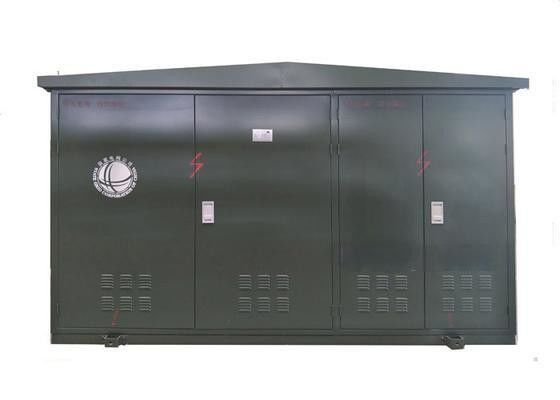

11kV 외부 RMU 케이블 가닥 상자 전력 수용 및 유통
전반적인 설명
DFT6-12/24 시리즈10kV/24kV 전력을 조정하는 새로운 전원 공급 장비입니다.
네트워크 케이블 시스템
10kV/24kV 시스템에서 케이블 노드 위치에 적합합니다.전기 에너지가 받아들이고 분배됨에 따라 T케이블은 전기 에너지를 전달하고, 외부에서 케이블 회로와 연결하고, 갈라지고, 계속되거나 변경됩니다.
서비스 상태
A. 고도 ≤1000m (해수면 위로)
B. 주변 온도: -25oC~+40oC;
C. 바람의 속도 ≤34m/s
D. 그 점 은 규칙적 으로 튀는 것 이 없어야 한다.
주요 기술 데이터
FN26-12/24 S의 주요 매개 변수F6 로드 스위치
| 항목 | 단위 | 매개 변수 | 매개 변수 |
| 정량 전압 | kV | 12 | 24 |
| 가속 전류 | A | 630 | 630 |
| 가명 단시간 저항 전류 | kA/s | 25/2 | 25/2 |
| 정량 피크 저항 전류 | kA | 63 | 63 |
| 가벼운 회로 가동 | kA/번 | 50/2 | 63/2 |
| 1분 전력 주파수 전압을 견디기 | kV | 42 | 65 |
| 번개 충동 저항 전압 | kV | 75 | 125 |
| 기계적 수명 | 시간 | 10000 | 10000 |
| SF6 가스 압력 (표면 압력 20oC) | MPa | 0.04 | 0.04 |
| 연간 가스 누출률 | ≤1% | ≤1% |
케이블 연결 장치의 주요 기술 매개 변수
| 항목 | 단위 | 매개 변수 | 매개 변수 |
| 정량 전압 | kV | 12 | 24 |
| 가속 전류 | A | 630 이하 | 630 이하 |
| 케이블의 가로 절단 | mm2 | 25~400 | 35~400 |
| 연결점에서의 저항 | μΩ | 40 | 45 |
| 부분 면책 | pC/kV | ≤10/13 | ≤10/21.5 |
| 가명 단시간 저항 전류 | kA/s | 20/3 | 25/2 |
| 정량 피크 저항 전류 | kA | 50 | 63 |
| 1분 전력 주파수 전압을 견디기 | kV | 42 | 65 |
| 번개 충동 저항 전압 | kV | 75 | 125 |
